Electrical Submersible Pump para sa Oil Well

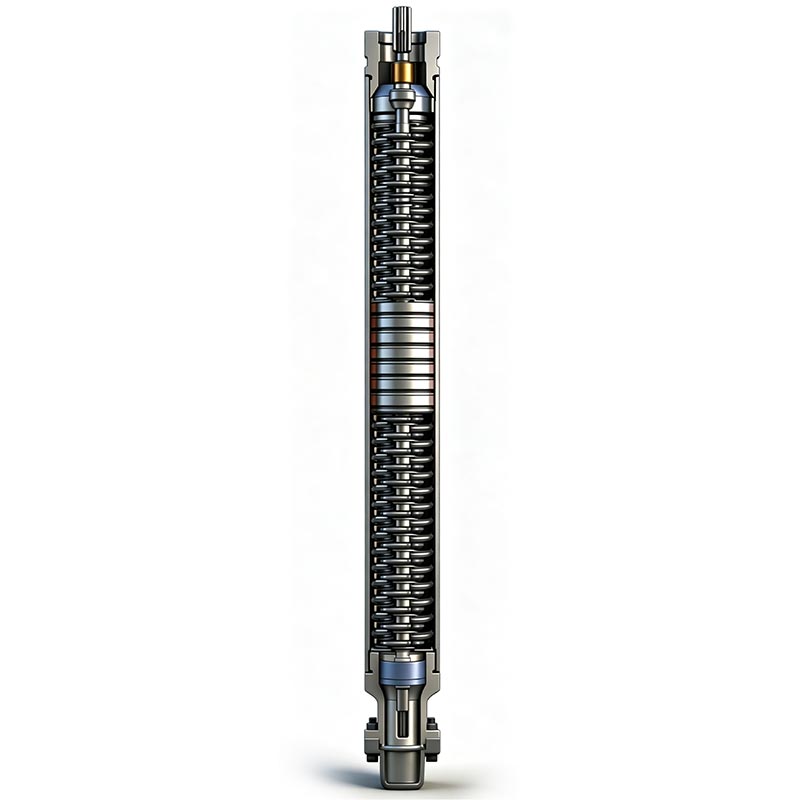

Ang electric submersible pump (ESP) ay isang downhole artificial lift device na ginagamit upang mapabuti ang productivity ng oil well. Ito ay pangunahing ginagamit sa mga balon ng langis na may katamtamang lalim, mga balon ng langis na may mataas na tubig, mga balon ng mabibigat na langis, at mga balon ng produksyon sa malayo sa pampang mga patlang ng langis. Ang sistema ay binubuo ng mga pangunahing bahagi tulad ng isang submersible motor, isang tagapagtanggol, isang gas-liquid separator, at isang multi-stage na centrifugal pump. Ang motor ang nagtutulak sa pump unit upang umikot sa mataas na bilis, patuloy na nakakataas langis na krudo mula sa balon hanggang sa ibabaw.

Kung ikukumpara sa mga tradisyunal na pamamaraan sa pagbawi ng mekanikal na langis, ang mga ESP ay nag-aalok ng mga pakinabang tulad ng malawak na hanay ng displacement, kakayahang umangkop sa mga malalim na kapaligiran ng balon, mas maliit na footprint sa ibabaw, at malakas na patuloy na kakayahan sa operasyon. sila maaaring i-customize ayon sa lalim ng balon, laki ng casing, lagkit ng krudo, nilalaman ng gas, at kinakaing unti-unti na kapaligiran, pagbibigay ng maaasahang artipisyal na solusyon sa pag-angat para sa pangmatagalang matatag na produksyon ng oilfield.

Prinsipyo sa Paggawa ng Produkto

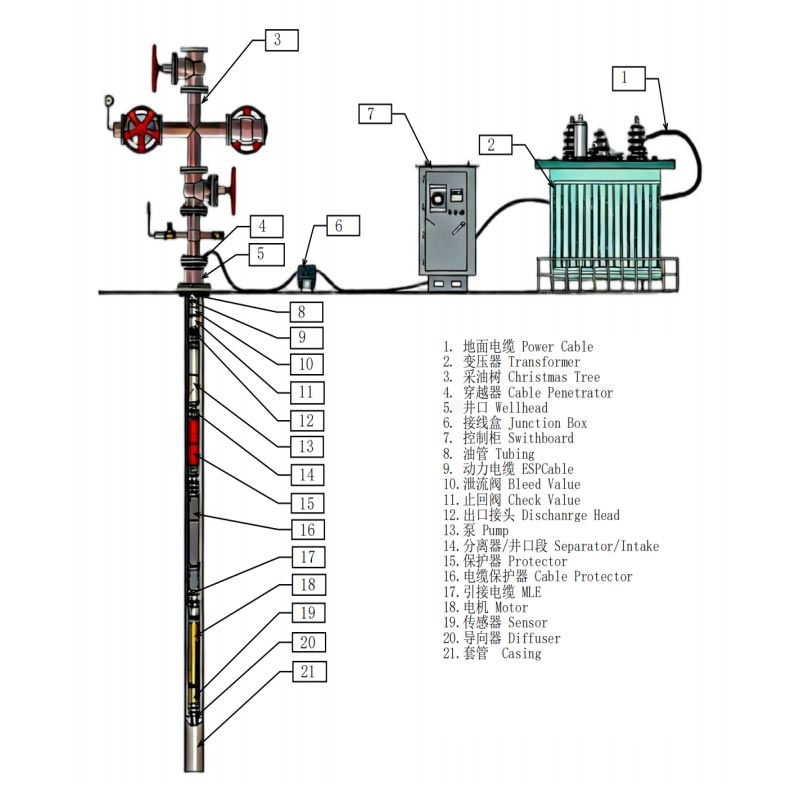

Ang ESP system ay naka-install sa ibaba ng oil well fluid level at nagbibigay ng kuryente sa downhole submersible motor sa pamamagitan ng isang surface control cabinet.

Sa panahon ng operasyon:

Ang submersible motor ay nagtutulak ng isang multi-stage na centrifugal pump upang paikutin;

Ang mahusay na likido ay pumapasok sa katawan ng bomba sa pamamagitan ng pumapasok;

Ang mga multi-stage na impeller ay unti-unting nagpapataas ng presyon;

Ang pinaghalong langis na krudo, natural na gas, at formation water ay dinadala sa ibabaw ng pipeline;

Inihihiwalay ng isang tagapagtanggol ang likido ng balon mula sa panloob na langis ng pampadulas ng motor, na tinitiyak ang pangmatagalang matatag na operasyon ng motor.

Pinapataas ng ESP ang kapasidad ng produksyon sa pamamagitan ng tuluy-tuloy na downhole pressure, na ginagawa itong partikular na angkop para sa mga balon ng langis na may hindi sapat na natural na presyon o ang mga nangangailangan ng pinabuting kahusayan sa pagbawi.

Materyal at Teknolohiya sa Paggawa

Ang pump stage ay gawa sa corrosion-resistant alloy steel at precision CNC machined upang matiyak ang maayos na daloy at mataas kahusayan.

Ang submersible motor ay gumagamit ng mataas na temperatura na lumalaban sa mga materyales sa pagkakabukod, na tinitiyak ang matatag na operasyon kahit na sa loob mataas na temperatura sa downhole na kapaligiran. Gumagamit ang tagapagtanggol ng espesyal na langis ng paghihiwalay upang epektibong maiwasan ang langis na krudo, brine, at gas mula sa pagpasok sa mga bahagi ng motor.

Ang lahat ng mga kritikal na bahagi ay sumasailalim sa anti-corrosion coating at sealing treatment. Tinitiyak ng aming awtomatikong linya ng pagpupulong tumpak na pagtutugma ng bawat bahagi. Ang bawat electric submersible pump para sa mga natapos na balon ng langis ay sumasailalim sa isang kumpletong downhole simulation test bago ihatid.

Mga Pangunahing Tampok ng Pagganap

1. Angkop para sa Complex Oil Well Environment

Maaaring ilapat ang ESP sa: mga malalim na balon, mga balon sa direksyon, mga balon sa malayo sa pampang, mga balon ng langis na may mataas na tubig, mabigat na langis thermal recovery well, at maliliit na casing well.

2. Mataas na Kapasidad sa Produksyon

Ang multi-stage na centrifugal pump na disenyo ay nagbibigay ng tuluy-tuloy at matatag na kapasidad sa pag-angat, na nag-aalok ng mas mahusay na produksyon kahusayan sa mga balon ng langis na may mataas na produksyon kumpara sa tradisyonal na kagamitan sa pumping.

3. Pinababang Pang-ibabaw na Mga Kinakailangan sa Kagamitan

Ang buong pump unit ay naka-install sa downhole: binabawasan ang surface equipment footprint, pagpapababa ng operating ingay, at ginagawa itong angkop para sa mga kapaligirang limitado sa espasyo gaya ng mga offshore platform.

4. Napakahusay na Paglaban sa Kaagnasan

Para sa sulfur-containing, high-salt, at high-temperature reservoirs, alloy steel at stainless steel na materyales, kasama na may mga anti-corrosion coatings, maaaring magamit upang mapabuti ang pangmatagalang pagiging maaasahan ng kagamitan.

Application ng 4.5-inch casing na may pinakamababang inner diameter na 99.6mm para sa unit configuration

Application ng 5.5-inch casing na may pinakamababang inner diameter na 118.6mm para sa unit configuration

Application ng 7-inch casing na may pinakamababang inner diameter na 150.4mm para sa unit configuration

Application ng 8-5/8-inch casing na may pinakamababang inner diameter na 196.2mm para sa unit configuration

Application ng 10-3/4-inch casing na may pinakamababang inner diameter na 247.9mm para sa unit configuration

Anong mga salik ang kailangang isaalang-alang kapag pumipili ng isangElectric Submersible Pump?

Ang pagpili ng ESP ay hindi lamang batay sa kapangyarihan; nangangailangan ito ng komprehensibong pagsasaalang-alang ng mga sumusunod:
1. Well Depth: Kung mas malalim ang balon, mas mataas ang ulo at mas malaki ang kinakailangang kapangyarihan.
2. Mga Kinakailangan sa Produksyon: Tukuyin ang bilang ng mga yugto ng bomba at displacement batay sa target na pang-araw-araw na produksyon.
3. Mga Katangian ng Crude Oil: Kabilang ang lagkit ng krudo, nilalaman ng buhangin, hiwa ng tubig, at ratio ng gas-langis.
4. Mga Kundisyon ng Wellbore: Kabilang ang laki ng casing, temperatura, kinakaing unti-unti na kapaligiran, at anggulo ng pagkahilig ng balon. Sa pamamagitan ng komprehensibong pagtutugma ng mga parameter na ito, ang mga panganib ng labis na karga ng ESP, gas lock, at maagang pagkabigo ay maaaring mabawasan.

Pangunahing Mga Sitwasyon ng Application

Ang mga electric submersible pump para sa mga balon ng langis ay malawakang ginagamit sa:
Pag-unlad ng onshore oilfield
Offshore platform produksyon ng langis
Malalim na paggawa ng balon ng langis
Mataas na tubig-cut reservoir
Malakas na langis thermal recovery proyekto
Direksyon at pahalang na balon
Ang mga ito ay partikular na angkop para sa mga proyekto ng oilfield na nangangailangan ng pangmatagalang tuluy-tuloy na produksyon at mataas na pang-araw-araw na output.

Accessory Compatibility

Ang ESP na ito ay sumusunod sa pinag-isang pamantayan ng dimensyon ng API, perpektong tumutugma sa mga sumusuportang accessory kabilang ang ESP flat cable, wellhead sealing assembly, variable frequency control cabinet, downhole screen at flowmeter. Karaniwang interface napagtatanto ang mabilis na pagpupulong sa lugar, pinapasimple ang pag-install at pag-iinspeksyon sa ibang pagkakataon, pinaikli ang pagkumpleto ikot ng konstruksiyon.

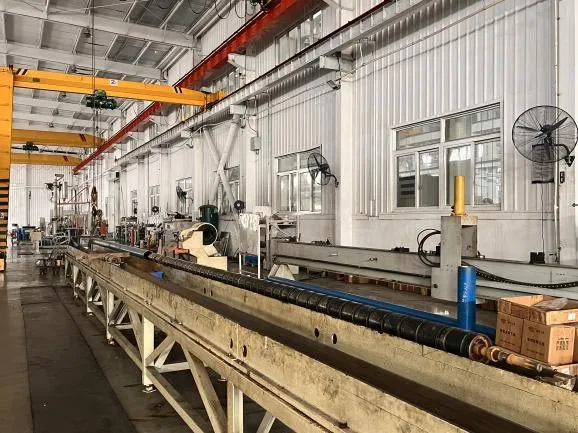

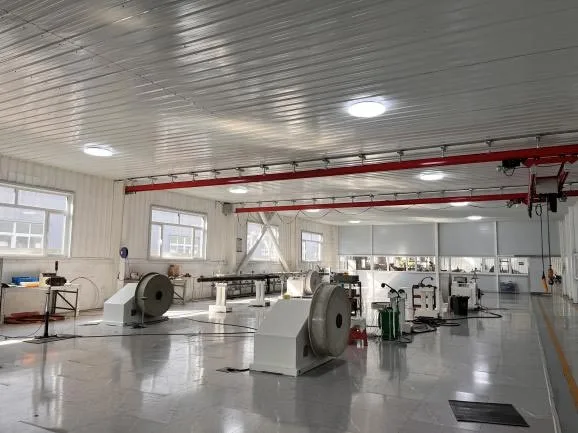

Factory Manufacturing at Quality Control

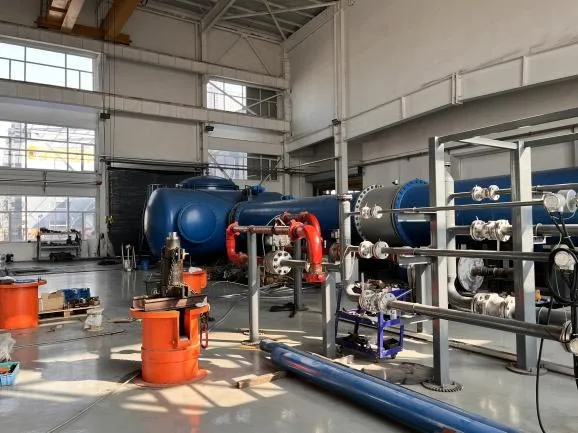

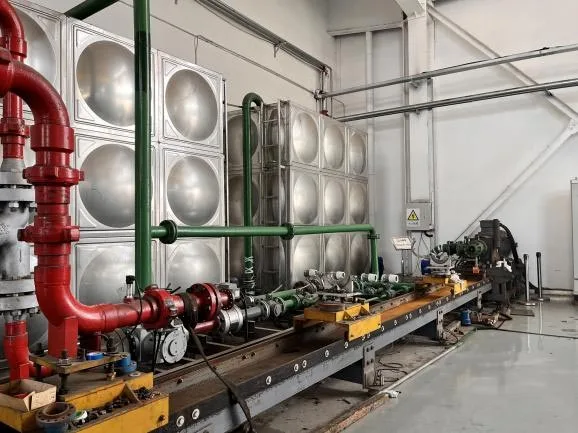

Sa panahon ng produksyon, ang mga pangunahing bahagi ay sumasailalim sa komprehensibong pagsubok:
Pagsubok sa komposisyon ng kemikal ng hilaw na materyal
Pagsubok sa precision machining ng CNC
Pagsubok sa dynamic na pagbabalanse ng rotor
Pagsubok sa pagganap ng pagkakabukod ng motor
Pagsubok sa presyon ng yunit ng bomba
Pagsubok sa pagganap ng pagbubuklod
Kumpletuhin ang pagsubok sa simulation ng pagpapatakbo ng makina
Ang lahat ng mga sistema ng ESP ay sumasailalim sa pag-verify ng pagganap bago umalis sa pabrika upang matiyak na natutugunan nila ang mga pangmatagalang pangangailangan sa pagpapatakbo ng oilfield.

FAQ

Q1: Anong mga kondisyon sa pagtatrabaho ang pinakaangkop sa Electrical Submersible Pump para sa Oil Well?

A1: Pangunahing ginagamit ito para sa mga malalim na balon ng langis, mga balon ng mabibigat na langis at mga balon ng produksyon sa malayo sa pampang. Nagbibigay ito ng matatag high-flow artificial lift sa makitid na casing at high-temperature na downhole na kapaligiran.

Q2: Paano nilalabanan ng ESP ang kaagnasan mula sa pagbuo ng brine?

A2: Ang mga pangunahing bahagi ng daloy at paghahatid ay gumagamit ng anti-sulfur alloy na materyal na may anti-corrosion coating. Ang built-in inihihiwalay ng tagapagtanggol ang corrosive fluid upang maprotektahan ang core ng motor, na nakakamit ng pangmatagalang operasyon sa ilalim ng lupa.

T3: Maaari ba nating ayusin ang mga parameter ng bomba para sa mga espesyal na hinihingi ng reservoir?

A3: Oo. Nagbibigay kami ng propesyonal na OEM Electrical Submersible Pump para sa serbisyo ng Oil Well, pag-customize ng mga yugto ng pump, kapangyarihan ng motor at mga marka ng anti-corrosion ayon sa lalim ng balon, lagkit ng krudo at komposisyon ng tubig sa pagbuo.

Bakit Piliin ang Aming ESP System?

Dalubhasa kami sa paggawa ng artipisyal na kagamitan sa pag-angat para sa mga oilfield, na nagbibigay ng kumpletong mga solusyon sa pagsasaayos ng ESP na angkop sa iba't ibang kondisyon ng balon.

Ang aming mga pakinabang ay kinabibilangan ng:
Suporta para sa iba't ibang laki ng casing
Nagbibigay ng kumpletong mga sistema kabilang ang mga bomba, motor, at tagapagtanggol
Suporta para sa mga customized na materyales na lumalaban sa kaagnasan
Pagtugon sa mga pangangailangan ng parehong onshore at offshore oilfield application
Nag-aalok ng mga serbisyo sa pagmamanupaktura ng OEM
Isang komprehensibong sistema ng supply ng ekstrang bahagi
Kumpletuhin ang pagsubok sa pagganap bago ipadala

Mula sa pagpili ng kagamitan at pagtutugma ng system hanggang sa after-sales maintenance support, nagbibigay kami ng matatag at maaasahang ESP mga solusyon para sa mga customer ng langis at gas sa buong mundo.
