Buod ng Artikulo:AnElectrical Submersible Pump (ESP)ay isang downhole artificial lift system na idinisenyo upang ilipat ang malalaking volume ng likido mula sa malalalim na balon patungo sa ibabaw. Sa pamamagitan ng pagsasama-sama ng submersible motor, multistage centrifugal pump, intake system, protector, cable, at mga sumusuportang bahagi, ang ESP ay makakapagbigay ng tuluy-tuloy na pagganap sa pag-angat sa hinihingi na mga kapaligiran sa oilfield. Ipinapaliwanag ng artikulong ito kung paano gumagana ang isang Electrical Submersible Pump, kung aling mga kundisyon sa pagpapatakbo ang nababagay nito, kung paano pumili ng tamang system, at kung paano mababawasan ng wastong operasyon at pagpapanatili ang mga pagkaantala sa produksyon at pangmatagalang gastos sa pagpapatakbo. Sinusuri din nito ang mga karaniwang hamon sa ESP gaya ng pagkagambala ng gas, buhangin, mataas na pagbawas ng tubig, temperatura, kaagnasan, at pagiging maaasahan ng kuryente.

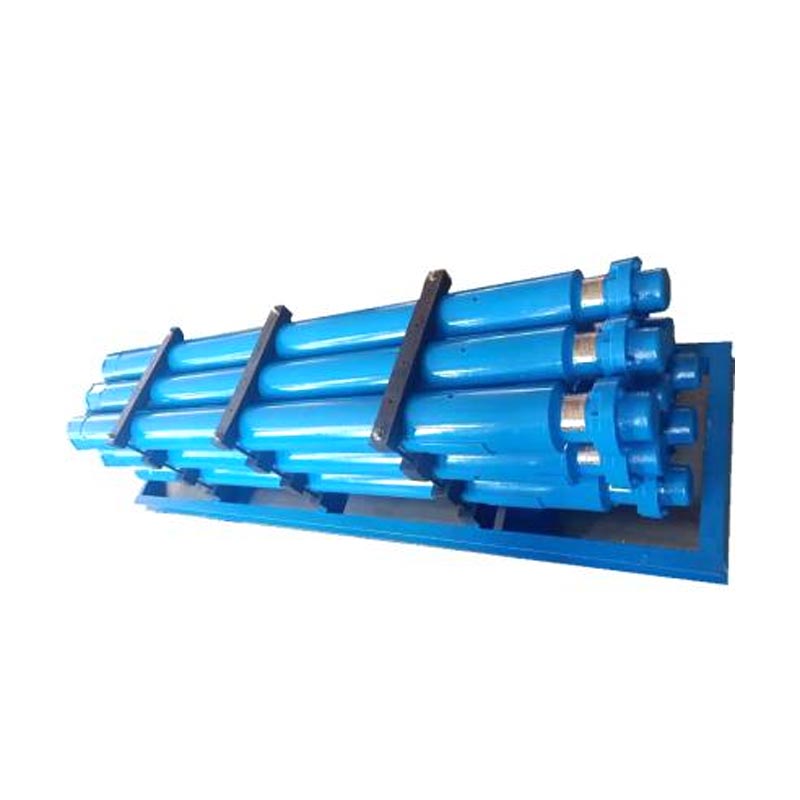

Ang Electrical Submersible Pump ay isang uri ng artipisyal na kagamitan sa pag-angat na naka-install sa loob ng isang balon upang makatulong na dalhin ang mga likido sa reservoir sa ibabaw kapag hindi na sapat ang presyon ng natural na pormasyon upang mapanatili ang kinakailangang rate ng produksyon. Hindi tulad ng mga surface pumping system, ang pangunahing kagamitan sa pag-angat ay nakaposisyon sa downhole, na nagpapahintulot sa pump na gumana malapit sa pinagmumulan ng likido.
Ang isang ESP ay karaniwang gumagamit ng isang de-koryenteng motor upang magmaneho ng isang multistage na centrifugal pump. Ang bomba ay nagko-convert ng mekanikal na enerhiya sa fluid pressure, na nagpapahintulot sa langis, tubig, at mga kaugnay na likido sa balon na maglakbay paitaas sa pamamagitan ng production tubing. Maaaring i-engineered ang system para sa iba't ibang lalim ng balon, mga target sa produksyon, komposisyon ng likido, temperatura, at mga kondisyon ng pagpapatakbo.
Para sa mga operator, ang pangunahing hamon ay hindi lamang paglipat ng likido. Ang tunay na layunin ay mapanatili ang isang matatag na rate ng produksyon habang kinokontrol ang pagkonsumo ng enerhiya, pagsusuot ng kagamitan, dalas ng workover, at hindi planadong downtime. Samakatuwid, ang tamang disenyo ng ESP ay nangangailangan ng buong kapaligiran ng balon na isaalang-alang sa halip na pumili ng bomba batay sa daloy ng daloy lamang.
Aote Tianjin Pump Co., Ltd.ay nagbibigay ng mga solusyon sa Electrical Submersible Pump na idinisenyo para sa hinihingi na mga aplikasyon sa paggawa ng langis, kabilang ang mga malalim na balon, mga mature na oilfield, mga kapaligiran sa malayo sa pampang, at mga balon na may mataas na nilalaman ng tubig.
Ang proseso ng pagtatrabaho ay nagsisimula kapag ang elektrikal na kapangyarihan ay ibinibigay mula sa ibabaw sa pamamagitan ng isang espesyal na idinisenyong power cable. Ang elektrikal na enerhiya ay umabot sa downhole motor, na nagko-convert ng elektrikal na enerhiya sa rotational mechanical energy.
Ang motor ang nagtutulak sa pump shaft at impeller. Pati na rin ang fluid na pumapasok sa pump intake, ang mga umiikot na impeller ay nagpapataas ng bilis at presyon ng fluid. Ang maramihang mga yugto ng bomba ay nakaayos sa pagkakasunud-sunod upang ang presyon ay maaaring unti-unting tumaas habang ang likido ay dumadaan sa bomba.
Ang naka-pressure na likido ay pumapasok sa production tubing at gumagalaw patungo sa ibabaw.
Ang bilang ng mga yugto ng bomba, pagsasaayos ng impeller, rating ng motor, disenyo ng cable, at pag-aayos ng intake ay dapat na tumugma sa aktwal na mga kondisyon ng balon. Ang hindi pagkakatugma ay maaaring magresulta sa labis na pagkonsumo ng kuryente, hindi sapat na produksyon, sobrang pag-init, pagkagambala sa gas, o pinabilis na pagkasira ng bahagi.
Ang isang Electrical Submersible Pump ay hindi isang solong bahagi. Ito ay isang integrated downhole production system. Dapat gumana nang tama ang bawat pangunahing bahagi para makamit ng system ang matatag na pagganap.
| Component | Pangunahing Pag-andar | Pangunahing Pagsasaalang-alang |
|---|---|---|
| Submersible Motor | Nagbibigay ng rotational power sa pump | Rating ng kapangyarihan, boltahe, temperatura, mga kondisyon ng paglamig |
| Tagapagtanggol | Tumutulong na protektahan ang motor at pamahalaan ang presyon at paghihiwalay ng likido | Well pressure, temperatura, mechanical compatibility |
| Multistage Pump | Bumubuo ng presyon at nakakataas ng mga likido sa produksyon | Ulo, rate ng daloy, bilang ng mga yugto, mga katangian ng likido |
| Intake | Dinidirekta ang mahusay na likido sa pump | Paghawak ng gas, solids, presyon ng paggamit |
| Power Cable | Naglilipat ng kuryente mula sa ibabaw patungo sa motor | Temperatura, boltahe, pagkakabukod, proteksyon sa makina |
| Mga Kontrol sa Ibabaw | Kinokontrol at sinusubaybayan ang pagpapatakbo ng kuryente | Proteksyon ng motor, kontrol ng boltahe, pagsubaybay at pag-shutdown na mga function |
Ang pakikipag-ugnayan sa pagitan ng mga sangkap na ito ay partikular na mahalaga. Halimbawa, ang pagpili ng isang makapangyarihang motor nang hindi tumutugma sa pump hydraulics ay hindi awtomatikong nagpapataas ng produksyon. Katulad nito, maaari pa ring makaranas ng napaaga na pagkabigo ang isang pump na may wastong laki kung hindi sapat ang cable, protector, kondisyon ng paglamig ng motor, o surface power supply.
Ang mga sistema ng ESP ay partikular na kapaki-pakinabang kapag ang mga balon ay nangangailangan ng malaking artificial lift capacity. Ang mga ito ay karaniwang isinasaalang-alang para sa mga balon kung saan ang nais na rate ng produksyon ay lumampas sa praktikal na kakayahan ng mas simpleng paraan ng pag-aangat.
Gayunpaman, ang teknolohiyang ESP ay hindi awtomatikong ang pinakamahusay na solusyon para sa bawat balon. Dapat suriin ng mga operator ang kumpletong profile ng produksyon, kabilang ang inaasahang fluid rate, reservoir pressure, well geometry, gas fraction, solids, temperatura, at inaasahang pagbabago sa produksyon sa buong panahon ng serbisyo ng kagamitan.
Ang tamang pagpili ay isa sa pinakamahalagang salik na tumutukoy sa buhay ng serbisyo ng ESP. Ang isang pump na naaangkop na itinugma sa balon ay maaaring maghatid ng matatag na pagganap, habang ang isang maling napiling sistema ay maaaring gumana sa labas ng mahusay na saklaw nito at makaranas ng hindi kinakailangang mekanikal o elektrikal na stress.
Magsimula sa inaasahang rate ng produksyon ng likido sa halip na piliin lamang ang pinakamalaking magagamit na bomba. Dapat isaalang-alang ng target na rate ang kasalukuyang produksyon at makatotohanang pag-uugali ng balon sa hinaharap.
Ang sobrang laki ay maaaring magdulot ng hindi mahusay na operasyon, labis na pagkonsumo ng kuryente, o hindi matatag na kondisyon ng pumping. Ang pag-undersize ay maaaring pumigil sa balon na maabot ang target ng produksyon nito.
Ang ulo ng bomba ay dapat isaalang-alang ang kinakailangang patayong pag-angat at pagkawala ng presyon sa pamamagitan ng sistema ng produksyon. Ang lalim ng balon, mga sukat ng tubing, presyon sa ibabaw, density ng likido, at bilis ng daloy ay lahat ay nakakaimpluwensya sa kinakailangang pagganap ng haydroliko.
Ang komposisyon ng likido ay direktang nakakaapekto sa disenyo ng ESP. Dapat isaalang-alang ng mga operator:
Ang mga salik na ito ay nakakaimpluwensya sa mga haydrolika ng bomba, pagpili ng materyal, mga kinakailangan sa paghawak ng gas, paglamig ng motor, at inaasahang buhay ng bahagi.
Ang mga kagamitan sa downhole ay dapat na akma nang pisikal sa balon. Ang diameter ng casing, laki ng tubing, deviation, kalubhaan ng dogleg, lalim ng setting, at available na clearance ay dapat suriin bago i-finalize ang configuration ng ESP.
Ang motor ay dapat magbigay ng sapat na kapangyarihan nang hindi kinakailangang sobrang laki. Ang boltahe, kasalukuyang, haba ng cable, pagbaba ng boltahe, kapasidad ng transpormer sa ibabaw, at kagamitan sa pagkontrol ay dapat isaalang-alang bilang bahagi ng disenyong elektrikal.
Ang mga kondisyon ng reservoir ay maaaring magbago nang malaki sa buhay ng isang balon. Ang isang disenyo na mahusay na gumaganap ngayon ay maaaring maging hindi mahusay kung ang fluid rate, pagbawas ng tubig, paggawa ng gas, o reservoir pressure ay nagbabago nang malaki.
Samakatuwid, ang isang praktikal na disenyo ng ESP ay isinasaalang-alang hindi lamang ang paunang operating point kundi pati na rin ang inaasahang sobre ng produksyon.
Gumagana ang mga sistema ng ESP sa isang agresibong kapaligiran. Ang mataas na temperatura, pressure, corrosive fluid, gas, buhangin, vibration, at electrical stress ay maaaring makaimpluwensya lahat sa pagiging maaasahan ng kagamitan.
Ang libreng gas na pumapasok sa isang centrifugal pump ay maaaring mabawasan ang hydraulic efficiency at maaaring magdulot ng hindi matatag na operasyon. Ang sobrang gas ay maaaring makagambala sa normal na pagganap ng bomba at mapataas ang panganib ng pag-lock ng gas.
Kung saan mahalaga ang paggawa ng gas, ang disenyo ng ESP ay maaaring mangailangan ng naaangkop na diskarte sa paghawak ng gas at maingat na paglalagay ng intake.
Ang ginawang buhangin ay maaaring magdulot ng pagguho ng mga impeller, diffuser, at iba pang hydraulic passage. Ang mga balon na may makabuluhang solidong produksyon ay nangangailangan ng angkop na pagpili ng materyal, mga kasanayan sa pagpapatakbo, at pamamahala ng produksyon.
Naaapektuhan ng temperatura ang pagkakabukod ng motor, pagganap ng cable, gawi ng pampadulas, mga seal, at iba pang bahagi. Ang kagamitan ay dapat na na-rate para sa aktwal na temperatura ng downhole sa halip na isang pangkalahatang pagtatantya ng temperatura sa ibabaw.
Maaaring mapabilis ng tubig, mga asing-gamot, mga natunaw na gas, at iba pang mga sangkap ng kemikal ang kaagnasan. Ang pagiging tugma ng materyal ay dapat na masuri ayon sa aktwal na well-fluid chemistry.
Ang kawalan ng timbang sa boltahe, hindi sapat na supply ng kuryente, labis na pagbaba ng boltahe, mahinang koneksyon, at hindi naaangkop na mga setting ng kontrol ay maaaring lumikha ng karagdagang stress ng motor. Ang matatag na suplay ng kuryente at naaangkop na proteksyon ay mahalaga para sa pangmatagalang operasyon ng ESP.
Bagama't ang kagamitan ng ESP ay idinisenyo para sa pagpapatakbo ng downhole, nagsisimula ang pagiging maaasahan bago i-install. Ang engineering, pag-install, pag-commissioning, pagsubaybay, at pamamahala ng produksyon ay lahat ay nakakatulong sa buhay ng serbisyo.
Ang pamamahala sa pag-iwas sa pangkalahatan ay mas epektibo kaysa sa paghihintay para sa isang kumpletong pagkabigo sa downhole. Dahil ang pagkuha ng ESP ay maaaring mangailangan ng isang makabuluhang workover operation, ang maagang pagkilala sa mga abnormal na kondisyon ay maaaring magkaroon ng malaking epekto sa ekonomiya.
Kapag napili at pinaandar nang maayos, ang isang Electrical Submersible Pump ay maaaring magbigay ng ilang mahahalagang pakinabang para sa mga operator ng oilfield.
| Benepisyo | Halaga ng pagpapatakbo |
|---|---|
| Mataas na Fluid-Lifting Capacity | Sinusuportahan ang mga balon na nangangailangan ng malaking artipisyal na pag-angat. |
| Pag-install ng Downhole | Inilalagay ang mekanismo ng pag-aangat malapit sa production zone. |
| Tuloy-tuloy na Produksyon | Maaaring suportahan ang matatag na produksyon kapag maayos na naitugma sa mga kondisyon ng balon. |
| Kakayahang umangkop | Maaaring bumuo ng mga configuration para sa iba't ibang lalim, rate, temperatura, at kondisyon ng likido. |
| Flexibility ng Application | Angkop para sa maraming mature, deep, offshore, at high-water-cut production environment. |
| Pag-optimize ng Produksyon | Nagbibigay-daan sa mga operator na ayusin ang artipisyal na pag-angat ayon sa pagbabago ng mga kondisyon ng balon. |
Ang pinakamalaking bentahe ay hindi lamang ang kakayahan ng pag-angat ng bomba. Ito ay ang kakayahang mag-engineer ng isang artificial lift system sa paligid ng aktwal na mga kinakailangan sa produksyon ng isang balon. Ginagawa nitong kritikal ang tumpak na engineering at pagtutugma ng system sa pagkamit ng mga inaasahang resulta.
Ang ilang maiiwasang pagkakamali ay maaaring makabawas sa pagganap ng ESP kahit na ang kagamitan mismo ay may kakayahang teknikal.
Ang Electrical Submersible Pump ay isang malakas na artipisyal na solusyon sa pag-angat para sa mga balon kung saan ang natural na reservoir energy ay hindi makapagbibigay ng kinakailangang performance ng produksyon. Ang kumbinasyon nito ng downhole electric motor at multistage centrifugal pump ay nagbibigay-daan sa malaking volume ng well fluid na mahusay na maiangat mula sa malalalim na production zone.
Gayunpaman, ang matagumpay na operasyon ng ESP ay nakasalalay sa higit sa kapasidad ng bomba. Ang lalim ng balon, rate ng produksyon, ulo ng bomba, mga katangian ng likido, nilalaman ng gas, buhangin, temperatura, kaagnasan, suplay ng kuryente, at mga pagbabago sa produksyon sa hinaharap ay dapat isaalang-alang lahat sa panahon ng disenyo ng system.
Para sa mga operator ng oilfield, ang pinakamabisang diskarte ay ang pagtrato sa ESP bilang isang kumpletong sistema ng produksyon sa halip na isang nakahiwalay na piraso ng kagamitan. Ang tumpak na well data, naaangkop na pagtutugma ng bahagi, maingat na pag-install, patuloy na pagsubaybay, at preventive maintenance ay maaaring makatulong na mabawasan ang hindi inaasahang downtime at mapabuti ang pangmatagalang pagiging maaasahan ng produksyon.
Aote Tianjin Pump Co., Ltd.nakatutok sa mga solusyon sa Electrical Submersible Pump para sa hinihingi na mga kondisyon ng produksyon ng langis. Sa angkop na mga configuration ng pump, mga opsyon sa kuryente, materyales, at disenyo ng system, ang kagamitan ay maaaring iakma sa iba't ibang lalim ng balon, katangian ng likido, temperatura, at mga kinakailangan sa produksyon. Kung sinusuri mo ang isang sistema ng ESP para sa isang bagong balon, mature na oilfield, proyektong malayo sa pampang, o high-water-cut application,makipag-ugnayan sa aminupang talakayin ang iyong mga kondisyon sa pagpapatakbo at maghanap ng angkop na solusyon sa Electrical Submersible Pump.
Ginagamit ang Electrical Submersible Pump para sa artipisyal na pag-angat sa mga balon ng langis at gas. Tumutulong ito sa paglipat ng mga likido sa reservoir mula sa downhole patungo sa ibabaw kapag ang natural na presyon ng reservoir ay hindi sapat upang makamit ang kinakailangang rate ng produksyon. Ang mga sistema ng ESP ay partikular na kapaki-pakinabang para sa mga malalim na balon at mga aplikasyon na nangangailangan ng medyo mataas na produksyon ng likido.
Ang de-koryenteng motor ay umiikot ng isang multistage na centrifugal pump. Ang bawat impeller ay naglilipat ng enerhiya sa likido ng balon, pinatataas ang bilis at presyon nito. Pinagsama-sama ang maraming yugto upang maibigay ang kabuuang ulo na kinakailangan para ilipat ang produksyon ng likido sa pamamagitan ng tubing at patungo sa ibabaw.
Oo. Ang mga sistema ng ESP ay madalas na isinasaalang-alang para sa mga balon na gumagawa ng malaking dami ng tubig kasama ng mga hydrocarbon dahil maaari silang i-configure para sa mataas na mga kinakailangan sa paghawak ng likido. Gayunpaman, ang mga katangian ng tubig, potensyal ng kaagnasan, density ng likido, at ang nais na rate ng produksyon ay dapat suriin sa panahon ng disenyo ng system.
Ang buhay ng serbisyo ay maaaring maimpluwensyahan ng temperatura, fluid chemistry, nilalaman ng gas, paggawa ng buhangin, kaagnasan, mga kondisyon ng kuryente, mekanikal na pagkarga, mga kasanayan sa pagpapatakbo, kalidad ng pag-install, at pagpapanatili. Ang tumpak na pagpili at pagsubaybay ng kagamitan ay maaaring makatulong na mabawasan ang maiiwasang mga panganib sa pagkabigo.
Ang mga sistema ng ESP ay maaaring idisenyo para sa mga balon na may produksyon ng gas, ngunit ang sobrang libreng gas ay maaaring mabawasan ang pagganap ng mga nakasanayang yugto ng centrifugal pumping. Ang ratio ng gas-to-liquid, mga kondisyon ng paggamit, presyon, at inaasahang pag-uugali ng gas ay dapat na isaalang-alang kapag nagdidisenyo ng system.
Ang maling sukat ay maaaring humantong sa hindi mahusay na operasyon, hindi sapat na produksyon, labis na pagkonsumo ng kuryente, o karagdagang mekanikal na stress. Ang bomba ay dapat piliin ayon sa inaasahang rate ng produksyon, kinakailangang ulo, mga kondisyon ng balon, mga katangian ng likido, at inaasahang saklaw ng pagpapatakbo.
Karaniwang kasama sa mahalagang impormasyon ang lalim ng balon, laki ng casing, lalim ng pagtatakda, target ng produksyon, presyon ng reservoir, presyon sa ilalim ng butas, density ng likido, lagkit ng langis, hiwa ng tubig, nilalaman ng gas, temperatura, produksyon ng mga solido, kimika ng likido, configuration ng tubing, at magagamit na kuryente.
Maaaring bawasan ng mga operator ang downtime sa pamamagitan ng paggamit ng tumpak na data ng balon, pagpili ng mga katugmang bahagi, pagsunod sa mga tamang pamamaraan sa pag-install, pagsubaybay sa mga parameter ng pagpapatakbo, pagpapanatili ng matatag na mga kondisyon ng kuryente, pagsisiyasat ng mga abnormal na uso nang maaga, at pagpaplano ng preventive maintenance batay sa aktwal na mga kondisyon ng operating.
Hindi. Ang isang napakalaking bomba ay maaaring gumana nang malayo sa ginustong hanay ng pagpapatakbo nito at kumonsumo ng hindi kinakailangang enerhiya. Ang layunin ay dapat na pumili ng isang sistema na tumutugma sa haydroliko ng balon at mga kinakailangan sa produksyon habang pinapayagan ang makatwirang kakayahang umangkop sa pagpapatakbo habang nagbabago ang mga kondisyon.
Malaki ang pagkakaiba ng mga balon ng langis sa lalim, rate ng produksyon, temperatura, kimika ng likido, nilalaman ng gas, solids, at mga kondisyong elektrikal. Ang isang naka-customize na solusyon ay nagbibigay-daan sa motor, pump, mga materyales, cable, at mga sumusuportang bahagi na maitugma sa aktwal na kapaligiran sa pagpapatakbo sa halip na umasa sa isang configuration na angkop sa lahat.
