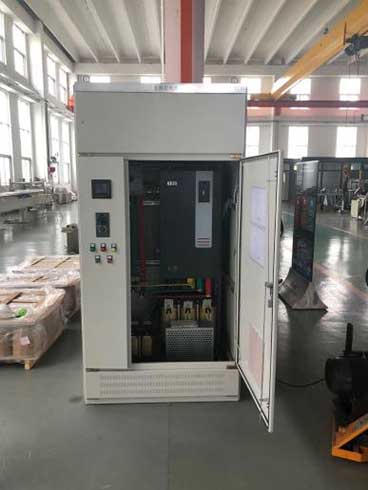

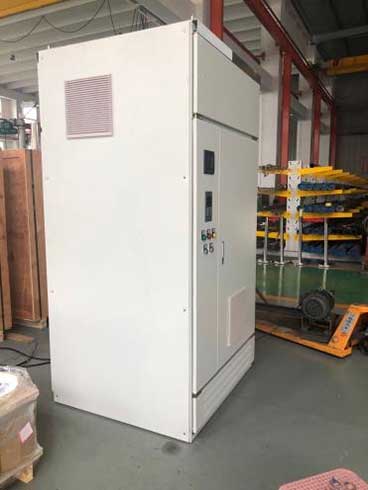

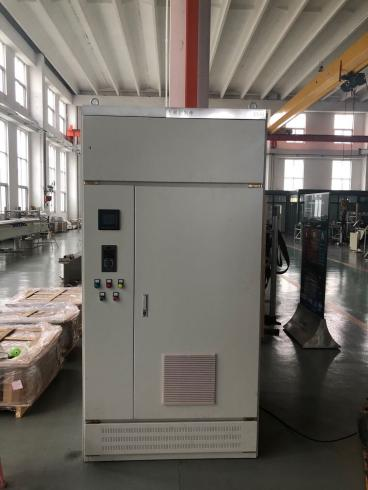

AngGabinete ng Kontrol ng Elektrisidaday isang dedikadong device na kumokontrol sa pagsisimula at paghinto ng electric submersible pump (ESP) unit, sinusubaybayan at itinatala ang katayuan ng pagpapatakbo nito, at awtomatikong nagsasagawa ng power-off na proteksyon kapag naganap ang mga abnormal na kondisyon sa panahon ng operasyon. Sa kasalukuyan, apat na uri ng control cabinet ang karaniwang ginagamit: power-frequency control cabinet, soft-start control cabinet, low-voltage variable-frequency control cabinet, at medium-voltage variable-frequency control cabinet.
International Standard：ISO 13628 , IEC 60034 , IEC 60529 , IEC 60947, IEC 60079
Pambansang Pamantayan：GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Pamantayan sa Industriya：API RP 11S1 , API 14F
Enterprise Standard: AT-ST-013
Proteksyon ng Boltahe ng Power Supply
Three-Phase Current Protection
Overload na Proteksyon
Underload na Proteksyon
Under-Voltage Protection
Naantalang Simula
Naantalang Pagsara
Kasalukuyang Pagre-record
| Modelo at Pagtutukoy | Rated Current（A） | Rated Voltage（V） | A (Lapad) × B (Lalim) × H (Taas) |
| 1.2kV klase | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.5kV klase | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV klase | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3.6kV klase | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Modelo at Pagtutukoy | Rated Current（A） | Rated Voltage（V） | A (Lapad) × B (Lalim) × H (Taas) |
| 1.2kV klase | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.3kV klase | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Altitude：≤2000m
● Temperatura sa paligid：-30℃/-22℉ — +50℃/122℉
● Relatibong halumigmig：≤85%
●Walang nasusunog at sumasabog na mga substance, mga gas na kinakaing unti-unti sa pagkakabukod, at conductive dust
●Naka-install sa mga lugar na walang matinding vibration, na may vertical inclination ≤ 5°
| Hindi. | Pangalan ng Parameter | Data |
| 1 | Na-rate na Boltahe ng Input | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3-phase |
| 2 | Na-rate na Dalas ng Input | 50Hz±10% |
| 3 | Dalas ng Output | 0 - 120 Hz, adjustable |
| 4 | Output Frequency Resolution | 0.01Hz |
| 5 | Kontrolin ang Power Supply Voltage | AC220V |
| 6 | Na-rate na Output Power | 110 kW–630kW |
| 7 | Na-rate na Kasalukuyang Output | 215A–1188A |
| 8 | Saklaw ng Output Voltage | 0 - Boltahe ng Input |
| 9 | Uri ng Rectifier | 6 - pulse diode rectifier |
| 10 | Uri ng Inverter Transistor | IGBT |
| 11 | Interface ng Panlabas na Komunikasyon | RS485, RS232 |
| 12 | Panlabas na Modelo ng Komunikasyon | Cable |
| 13 | Pag-andar ng Proteksyon | Overload, underload, short circuit, phase loss, sobrang temperatura |
| 14 | Paraan ng Paglamig | Sapilitang paglamig ng hangin |
| 15 | Input Power Factor | 0.98 |
| 16 | Kahusayan | ＞98% |
| 17 | Output Filter | Sine wave |
| 18 | Rated Duty Cycle | tuloy-tuloy |
| 19 | Marka ng IP / Marka ng Proteksyon | IP23 |
| 20 | Labis na Kapasidad | 150% rated torque, tagal 60 s |
| 21 | Operating Ambient Temperature | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Temperatura sa Imbakan / Transportasyon | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Ambient Humidity | ≤95% (sa +20 ℃), hindi nagpapalapot |
| 24 | Altitude ng Pag-install | ≤1000m，derating kinakailangan kung lumampas |
| 25 | Input Side Harmonic Component | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | Input Side Harmonic Content | <5% |
| 27 | Control Mode | Multi-point V/F, vector V/F |
| 28 | Inlet at Outlet Wiring Mode | Itaas papasok at itaas palabas, ibaba papasok at ibaba palabas |
| Hindi. | Pangalan ng Parameter | Data |
| 1 | Na-rate na Boltahe ng Input | 380 V – 690 V ±10%, 3-phase |
| 2 | Na-rate na Dalas ng Input | 50Hz±10% |
| 3 | Dalas ng Output | 0 - 120 Hz, adjustable |
| 4 | Output Frequency Resolution | 0.01 Hz |
| 5 | Kontrolin ang Power Supply Voltage | AC 220 V |
| 6 | Na-rate na Output Power | 110 kW–900 kW |
| 7 | Na-rate na Kasalukuyang Output | 202 A–1535 A |
| 8 | Saklaw ng Output Voltage | 0 - Boltahe ng Input |
| 9 | Uri ng Rectifier | IGBT |
| 10 | Uri ng Inverter Transistor | IGBT |
| 11 | Interface ng Panlabas na Komunikasyon | RS485, RS232 |
| 12 | Mode ng Panlabas na Komunikasyon | Fiber Optic |
| 13 | Pag-andar ng Proteksyon | Overload, Underload, Short circuit, Phase loss, Over-temperature |
| 14 | Paraan ng Paglamig | Sapilitang paglamig ng hangin |
| 15 | Input Power Factor | 0.98 |
| 16 | Kahusayan | ＞98% |
| 17 | Output Filter | Sine wave |
| 18 | Rated Duty Cycle | tuloy-tuloy |
| 19 | Marka ng IP / Marka ng Proteksyon | IP23 |
| 20 | Labis na Kapasidad | 150% rated torque, tagal 60 s |
| 21 | Operating Ambient Temperature | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Temperatura sa Imbakan / Transportasyon | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Ambient Humidity | ≤95% (sa +20 ℃), hindi nagpapalapot |
| 24 | Altitude ng Pag-install | ≤1000 m; kinakailangan ang pagpapababa kung lumampas |
| 25 | Input Side Harmonic Component | 4% |
| 26 | Input Side Harmonic Content | <5% |
| 27 | Control Mode | Multi-point V/F, vector V/F |
| 28 | Inlet at Outlet Wiring Mode | Itaas papasok at itaas palabas, ibaba papasok at ibaba palabas |
| Hindi. | Pangalan ng Parameter | Data |
| 1 | Na-rate na Boltahe ng Input | 0.6 KV -2.6 KV±10% |
| 2 | Na-rate na Dalas ng Input | 50 Hz ± 10% |
| 3 | Dalas ng Output | 0 - 120 Hz, adjustable |
| 4 | Output Frequency Resolution | 0.01 Hz |
| 5 | Kontrolin ang Power Supply Voltage | AC 220 V |
| 6 | Na-rate na Kapasidad | 45 kVA–300kVA |
| 7 | Paraan ng Paglamig | Sapilitang paglamig ng hangin |
| 8 | Input Power Factor | Higit sa 0.98 sa >20% load |
| 9 | Rated Duty Cycle | tuloy-tuloy |
| 10 | Marka ng IP / Marka ng Proteksyon | IP20 |
| 11 | Labis na Kapasidad | 120% para sa 1 oras, 150% para sa 1 minuto |
| 12 | Operating Ambient Temperature | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Temperatura sa Imbakan / Transportasyon | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Ambient Humidity | ≤90% (sa +20 ℃), hindi nagpapalapot |
| 15 | Altitude ng Pag-install | ≤1000 m; kinakailangan ang pagpapababa kung lumampas |
●Ang taas ay hindi dapat lumampas sa 1000 m; ang derating ay kinakailangan kung ang altitude ay lumampas sa 1000 m.
● Operating ambient temperature: -5 ℃ hanggang +40 ℃, araw-araw na average na temperatura na hindi hihigit sa +35 ℃, ambient temperature variation na hindi hihigit sa 5 ℃/h. Kung ang temperatura ng kapaligiran ay lumampas sa pinapayagang saklaw, ang naaangkop na kagamitan sa air conditioning ay dapat na nilagyan.
●Maximum relative humidity ng ambient air: ≤ 90% (sa 20 ℃); ≤ 50% sa +40 ℃.
●Ang pundasyon ng pag-install ay dapat na libre mula sa matinding vibration at shock, na may vertical inclination na hindi hihigit sa 5%.
●Ang operating environment ay dapat na walang conductive o explosive na alikabok, at walang mga gas o singaw na nakakasira sa mga metal o nakakasira ng insulasyon.
●Ang tuluy-tuloy na pagbabagu-bago ng boltahe ng AC input power supply ay hindi lalampas sa ±10% ng rated value.
●Frequency fluctuation range ng AC power grid: 45 Hz–55 Hz, na may frequency variation rate na hindi hihigit sa ±1% bawat segundo.
●Para sa panloob na paggamit lamang na may magandang bentilasyon; ang mga clearance sa itaas at paligid ng aparato ay dapat na ≥ 700 mm.
●Nilagyan ng mga proteksyon kabilang ang overvoltage, undervoltage, overcurrent, phase loss at short circuit.
●Nilagyan ng LED display upang ipakita ang kasalukuyang output, boltahe, dalas, atbp.
●Maaaring itakda ang mga parameter ng system sa pamamagitan ng keypad.
●Maaari itong gumana sa parehong variable frequency mode at power frequency mode.
●Sa ilalim ng variable frequency operation, ang working mode ay maaaring manual o awtomatiko.
● Oras ng pagsisimula at dalas ng pagpapatakbo ay maaaring itakda nang basta-basta.
Q1: Anong kagamitan ang pangunahing ginagamit ng Variable Speed Drive Electrical Control Cabinet?
A1: Ang Variable Speed Drive Control Cabinet na ito ay espesyal na kagamitang pansuporta para sa lahat ng uri ng mga submersible pump, tulad ng mga high-temperature pump, deep well pump at river intake pump. Ito ay umaangkop sa oilfield water delivery, deep well water supply at river water intake projects.
Q2: Ano ang mga pangunahing bentahe ng frequency conversion control kumpara sa tradisyonal na fixed-speed control?
A2: Kung ikukumpara sa tradisyonal na fixed-speed control box, angVariable Speed Drive Gabinete ng Kontrol ng Elektrisidadmaaaring malayang ayusin ang bilis ng bomba kung kinakailangan. Mas nakakatipid ito ng enerhiya, binabawasan ang pagkasuot ng kagamitan na may malambot na simula, at may ganap na proteksyon sa kaligtasan, na ginagawang mas matatag, ligtas at nakakatipid sa kuryente ang pagpapatakbo ng bomba.
T3: Maaari bang umangkop ang control cabinet na ito sa malupit na panlabas na kapaligiran sa pagtatrabaho?
A3: Oo. Ang Electrical Control Cabinet na ito ay gumagamit ng selyadong pang-industriya na shell at mga de-kalidad na panloob na bahagi. Ito ay hindi tinatablan ng alikabok, hindi tinatablan ng tubig at anti-interference, at maaaring gumana nang matatag sa mahalumigmig, maalikabok at panlabas na kapaligiran para sa mga proyekto ng oilfield, balon at tubig sa ilog.

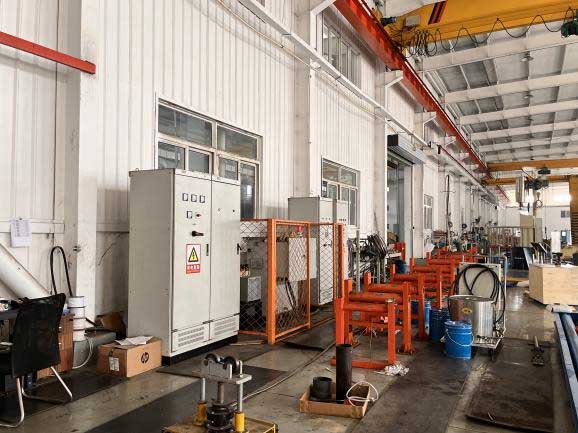

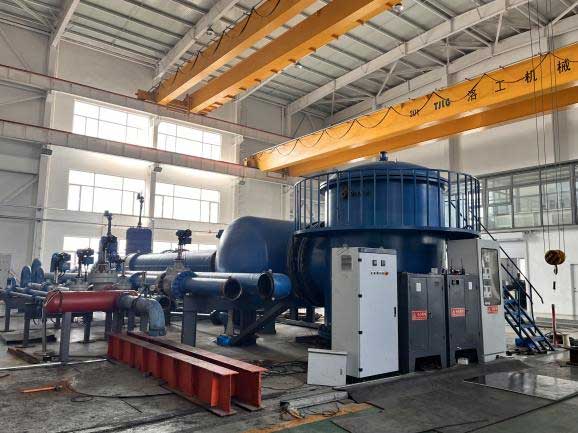

Sinusunod namin ang mahigpit na kontrol sa kalidad para sa bawat Variable Speed Drive Electrical Control Cabinet. Naiiba sa ordinaryong single-part inspection, lahat ng aming cabinet ay sinusuri gamit ang mga tugmang submersible pump set bago ihatid. Ang bawat kagamitan ay pumasa sa buong pagsubok sa pagtakbo, pagsubok sa pagsasaayos ng bilis at pagsubok sa simulation ng pagkarga. Tinitiyak ng tunay na pagsubok sa pagtutugma ng bomba na ito ang perpektong koordinasyon sa pagitan ng cabinet at ng pump. Ang lahat ng mga produkto ay inihahatid lamang pagkatapos na makapasa sa kumpletong pagsubok sa pagtutugma, upang magarantiya ang matatag at maaasahang operasyon sa field.
Mayroon kaming mayamang karanasan sa pagbuo at paggawa ng submersible pump control equipment. Lahat ng Variable Speed Drive Electrical Control Cabinet na produkto ay mahigpit na nasubok, na may matatag na kalidad at mababang rate ng pagkabigo. Sinusuportahan namin ang mga customized na parameter at function upang magkasya ang iba't ibang mga pump at mga kondisyon sa pagtatrabaho. Nagbibigay kami ng kumpletong konsultasyon bago ang pagbebenta, gabay sa lugar at mga serbisyo sa pagpapanatili pagkatapos ng benta. Ang aming mga produkto ay ibinebenta sa buong mundo, na naghahain ng iba't ibang oilfield, water well at river water intake projects na may cost-effective at stable na mga solusyon sa pagkontrol.
