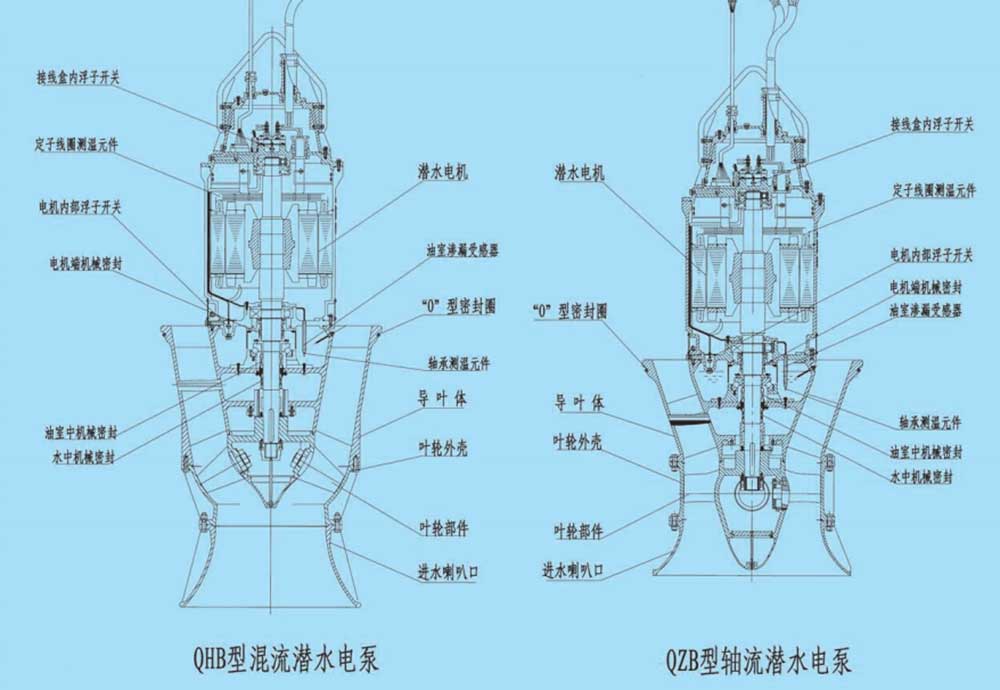

JINAOTESubmersible Axial Flow Pumpay dinisenyo para sa high-flow at low-head water transfer applications kung saan kinakailangan ang maaasahang tuluy-tuloy na operasyon. Kasama sa produkto ang dalawang pangunahing serye: QZB Axial Flow Submersible Pump at QHB Mixed Flow Submersible Pump, na binuo bilang mga advanced na alternatibo sa conventional pump at mga sistema ng motor.
Hindi tulad ng tradisyonal na split-type na pumping unit, ang pump at motor ay isinama sa isang compact submersible structure. Pinapasimple ng disenyong ito ang pag-install, binabawasan ang mga kinakailangan sa konstruksyon, at pinapabuti ang pagiging maaasahan ng pagpapatakbo sa mga hinihinging kapaligiran tulad ng pagkontrol sa baha, mga istasyon ng drainage, mga sistema ng irigasyon, at mga proyekto sa paglipat ng tubig sa industriya.
Ang ganap na nakapaloob na dry-type submersible three-phase asynchronous na motor ay ligtas na gumagana habang ganap na nakalubog sa tubig. Sa mahusay na paglamig ng tubig, mababang ingay sa pagpapatakbo, at pinababang pag-iipon ng init, pinapagana ng pump ang pagtatayo ng mga compact underground pump station habang pinapaliit ang mga gastos sa civil engineering at espasyo sa pag-install.
Ang pump motor assembly ay naka-install bilang isang kumpletong submerged unit, na inaalis ang pangangailangan para sa kumplikadong pagkakahanay sa pagitan ng magkahiwalay na pump at mga bahagi ng motor. Kung ikukumpara sa mga tradisyunal na istasyon ng bomba, ang oras ng pag-install ay maaaring bawasan ng hanggang 95%, pagpapabuti ng kahusayan ng proyekto at pagbabawas ng mga kinakailangan sa paggawa.
Direktang gumagana ang motor sa nakapalibot na tubig, na nagbibigay ng mahusay na pagganap ng paglamig at pinipigilan ang overheating sa patuloy na operasyon. Ang disenyong ito ay makabuluhang binabawasan ang ingay sa pagpapatakbo at nagbibigay-daan sa pag-install sa ilalim ng lupa o nakapaloob na mga istasyon ng bomba nang hindi naaapektuhan ang mga nakapaligid na kapaligiran.
Ang motor ay gumagamit ng isang ganap na nakapaloob na dry-type na istraktura na may:
Class F insulation system (155°C temperature resistance)
Rating ng proteksyon ng IP68
Doble o triple mechanical seal
Auxiliary sealing structure
Leakage detection system
Pagsubaybay sa temperatura ng paikot-ikot
Pagsubaybay sa temperatura ng tindig
Ang lahat ng mga signal ng pagsubaybay ay ipinapadala sa electrical control cabinet, na sumusuporta sa ligtas na operasyon, awtomatikong proteksyon, at malayuang pagsubaybay.
Ang JINAOTE Submersible Axial Flow Pump ay malawakang ginagamit sa mga application na nangangailangan ng malaking kapasidad ng daloy at matatag na pagganap ng paglipat ng tubig, kabilang ang:
Pang-industriya na supply ng tubig at paagusan
Mga sistema ng paagusan ng pasilidad ng pagmimina
Mga proyekto sa pagpapatapon ng barko
Pagkontrol sa baha sa lunsod at pagpapatuyo ng munisipyo
Pang-agrikulturang patubig at paagusan
Power plant na nagpapalamig ng tubig at mga sistema ng paagusan
Mga istasyon ng pumping sa tabi ng ilog at lawa
Ang QZB Axial Flow Submersible Pump ay angkop para sa mga low-head at high-flow na application, habang ang QHB Mixed Flow Submersible Pump ay nagbibigay ng mas mataas na kahusayan at mas malakas na cavitation resistance para sa mga application na may pabagu-bagong antas ng tubig at mas mataas na mga kinakailangan sa ulo.
Ang bomba ay idinisenyo para sa hilaw na tubig o bahagyang kontaminadong paghawak ng wastewater sa ilalim ng mga sumusunod na kondisyon:
| Parameter | Pagtutukoy |
|---|---|
| Pinakamataas na Temperatura ng Liquid | ≤50°C |
| Katamtamang Saklaw ng pH | 4–10 |
| Solid Dami Fraction | <2% |
| Katamtamang Densidad | <1.2 × 10³ kg/m³ |
| Item ng Paghahambing | Submersible Axial Flow Pump | Tradisyonal na Pump Unit |
|---|---|---|
| Pag-install | Pinagsamang pag-install, pinasimple na konstruksiyon | Nangangailangan ng hiwalay na pag-install ng bomba at motor |
| Oras ng Pag-install | Nabawasan ng hanggang 95% | Mas mahabang panahon ng pag-install |
| Paraan ng Paglamig | Direktang paglamig ng tubig | Kinakailangan ang paglamig ng hangin |
| Antas ng Ingay | Mas mababang ingay sa pagpapatakbo | Mas mataas na mekanikal na ingay |
| Istraktura ng Pump Station | Angkop para sa mga istasyon sa ilalim ng lupa | Nangangailangan ng mas malalaking istruktura sa itaas ng lupa |
| Gastos sa Konstruksyon | Nabawasan ng humigit-kumulang 30–40% | Mas mataas na pamumuhunan sa pagtatayo ng sibil |
| Paglaban sa Baha | Protektado ang motor sa ilalim ng tubig | Mas bulnerable sa pagbaha |
Nakatuon ang JINAOTE sa disenyo at pagmamanupaktura ng high-performance na submersible pumping equipment para sa mga aplikasyong pang-industriya, munisipyo, at agrikultura. Sa pamamagitan ng pinagsama-samang disenyo ng motor-pump, advanced na teknolohiya ng sealing, at intelligent monitoring system, ang JINAOTE pump ay nagbibigay ng maaasahang operasyon sa mga kapaligiran na may madalas na pagbabago sa antas ng tubig at hinihingi ang mga kinakailangan sa drainage.
Ang kumbinasyon ng mataas na kapasidad ng daloy, compact na istraktura ng pag-install, at pangmatagalang operasyon sa ilalim ng tubig ay gumagawa ngSubmersible Axial Flow Pumpisang mahusay na solusyon para sa mga modernong pumping station at malalaking proyekto sa paglilipat ng tubig.
Ang mga axial flow pump ay pangunahing idinisenyo para sa malalaking daloy at mababang head application, habang ang mixed flow pump ay nagbibigay ng mas mataas na kakayahan sa ulo na may pinahusay na kahusayan at cavitation resistance.
Oo. Ang pump ay gumagamit ng isang ganap na nakapaloob na IP68 submersible motor na idinisenyo para sa tuluy-tuloy na operasyon habang ganap na nakalubog.
Ito ay angkop para sa hilaw na tubig at bahagyang kontaminadong wastewater na may solidong fraction ng volume na mas mababa sa 2%.
Ang karaniwang operating temperature ay hanggang 50°C.
Hindi. Ang motor at bomba ay isinama sa isang submersible unit, na nagpapasimple sa pag-install.
Kasama sa motor ang mga mechanical seal, leakage detection, winding temperature monitoring, at bearing temperature monitoring system.
Oo. Ito ay partikular na angkop para sa mga tabing-ilog, tabing-lawa, at mga istasyon ng pumping na madaling bahain kung saan ang mga antas ng tubig ay nagbabago.
Ang mga motor na hanggang 315 kW ay available sa 380 V o 600 V, habang ang mas malalaking motor ay gumagamit ng 6 kV o 10 kV na mga opsyon sa boltahe.
