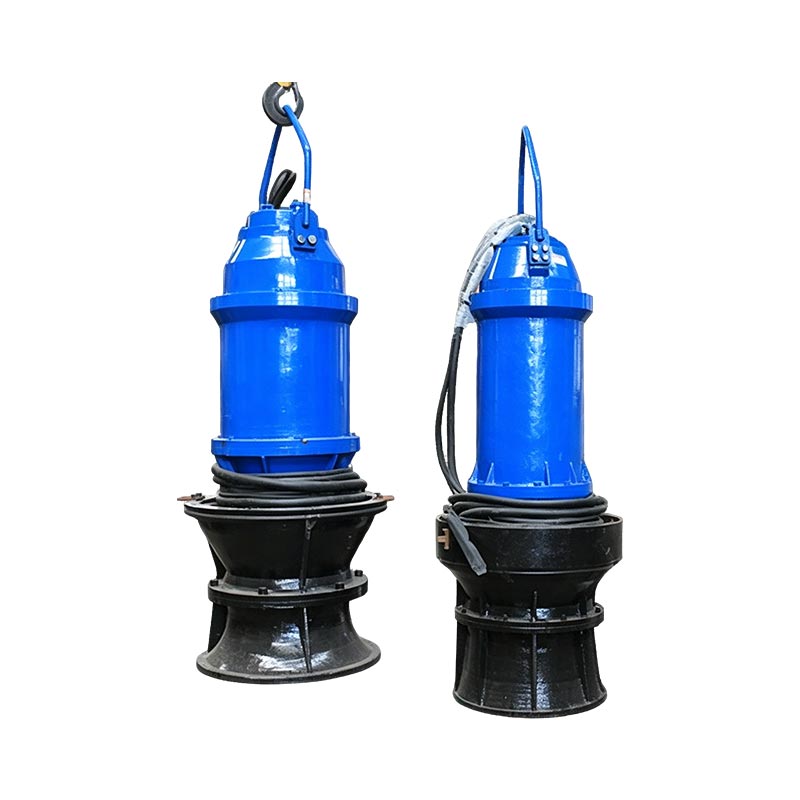

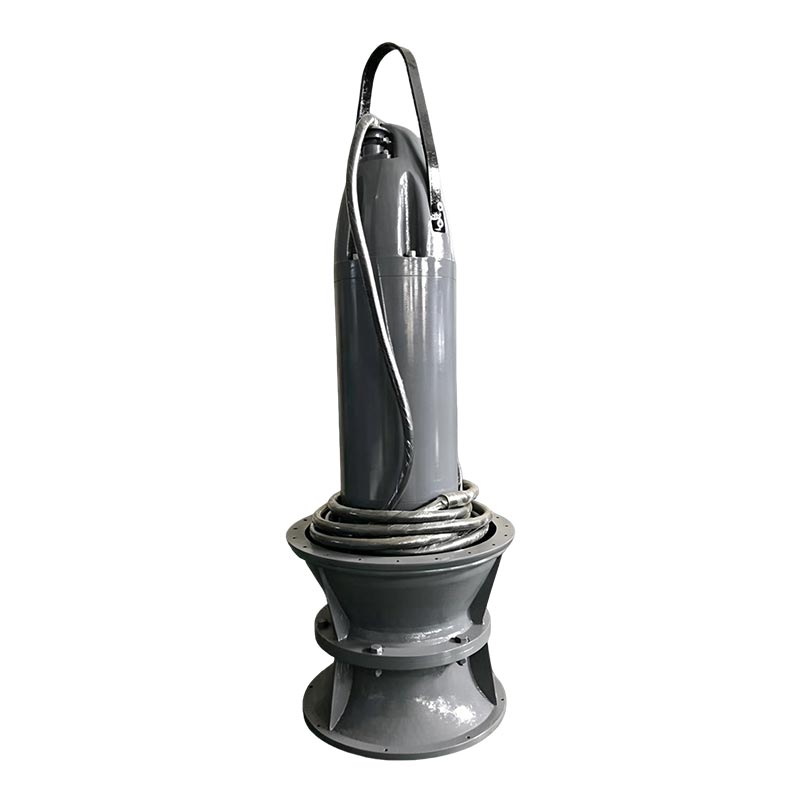

Submersible Axial Flow Pump para sa Patubig

Ang Submersible Axial Flow Pump para sa Irrigation ay inengineered para sa malalaking volume na application ng paglipat ng tubig nangangailangan ng mataas na kapasidad ng daloy at mababang operating head.

Dinisenyo na may pinagsamang submersible na motor at istraktura ng bomba, ang seryeng ito ay nagbibigay ng praktikal na solusyon para sa mga sistema ng irigasyon sa agrikultura, mga istasyon ng pag-inom ng tubig sa ilog, mga proyekto sa pagpapatuyo ng baha, at tubig ng munisipyo pamamahala mga pasilidad kung saan kinakailangan ang tuluy-tuloy at maaasahang paglipat ng tubig.

Kung ikukumpara sa mga conventional dry-installed axial flow pump system, pinapasimple ng submersible na disenyo ang pag-install, binabawasan ang mga kinakailangan sa pagtatayo ng pump station, at pinapabuti ang katatagan ng pagpapatakbo sa mga kapaligirang may pabagu-bago antas ng tubig.

Istraktura ng Produkto at Prinsipyo ng Pagpapatakbo

Ang motor ay nakaposisyon sa itaas ng seksyon ng bomba, at ang kumpletong yunit ay tumatakbo sa ilalim ng tubig.

Ang mga pangunahing tampok ng istruktura ay kinabibilangan ng:
• Pinagsamang configuration ng pump-motor
• Mga adjustable na impeller blades
• Ganap na nakapaloob na submersible motor
• Mechanical sealing system
• Sistema ng proteksyon ng awtomatikong pagsubaybay

Kapag tiningnan mula sa gilid ng pumapasok, ang impeller ay umiikot sa counterclockwise.

Ang adjustable na disenyo ng impeller ay nagpapahintulot sa pump na mapanatili ang mahusay na pagganap sa ilalim ng iba't ibang pagpapatakbo kundisyon, ginagawa itong angkop para sa mga application na may pagbabago sa mga kinakailangan sa daloy.

Bakit Pumili ng Submersible Axial Flow Pump para sa Patubig?

1. Idinisenyo para sa High Flow at Low Head Conditions

Ang mga axial flow pump ay partikular na idinisenyo para sa mga application kung saan ang malaking halaga ng tubig ay kailangang ilipat medyo mababang mga kinakailangan sa presyon.

Kasama sa mga karaniwang application ang:
• Mga daluyan ng irigasyon ng agrikultura
• Mga sistema ng paggamit ng tubig sa ilog
• Paglipat ng tubig sa reservoir
• Flood control pumping stations

2. Space-Saving Pump Station Design

Ang mga tradisyunal na istasyon ng bomba ay karaniwang nangangailangan ng:
• Hiwalay na pag-install ng motor
• Malaking kagamitan na silid
• Kumplikadong pagkakahanay ng trabaho

Ang pinagsama-samang istraktura ng submersible ay nagpapahintulot sa pump unit na gumana nang direkta sa ilalim ng tubig, na binabawasan ang nasa ibabaw ng lupa mga kinakailangan sa pagtatayo at ginagawa itong angkop para sa mga lokasyong may limitadong espasyo.

3. Stable na Operasyon sa ilalim ng Variable Water Levels

Para sa mga proyekto sa patubig at pagkontrol sa baha, ang mga antas ng tubig ay maaaring magbago nang malaki.

Ang disenyo ng submersible motor ay nagbibigay ng:
• Mabisang paglamig ng motor
• Nabawasan ang ingay sa pagpapatakbo
• Maaasahang tuluy-tuloy na operasyon

Gabay sa Pagpili ng Serye ng QZB at QHB

Ang pagpili ng tamang uri ng bomba ay pangunahing nakasalalay sa mga kinakailangan sa daloy, kondisyon ng ulo, at kapaligiran ng aplikasyon.

Piliin ang QZB Axial Flow Pump Kapag:

Kinakailangan ang malaking paglipat ng dami ng tubig  Ang pumping head ay medyo mababa  Kailangan ang patuloy na patubig o pagpapatuyo ng paagusan

Piliin ang QHB Mixed Flow Pump Kapag:

Kinakailangan ang mas mataas na pagganap ng ulo  Malaki ang pagbabago sa lebel ng tubig  Kailangan ang mas mahusay na hydraulic adaptability

Gabay sa Pagpili ng Modelo ng Pump

Ang serye ng QZB ay magagamit sa maraming laki upang matugunan ang iba't ibang mga kinakailangan sa proyekto.

Halimbawa: 700QZB-100

Magagamit na Saklaw ng Modelo

Kasama sa mga available na modelo

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, atbp.

Pangunahing Aplikasyon at Operating Environment

Ang QZB at QHB axial-flow submersible pump ay malawakang naaangkop para sa paggamit sa mga pasilidad sa industriya at pagmimina, shipyards, urban water supply at drainage system, agricultural irrigation, at power plant supply ng tubig at pagpapatuyo mga sistema.

Ang QZB axial-flow submersible pump ay angkop para sa mga application na nangangailangan ng mababang ulo at mataas na rate ng daloy; ang QHB Ang mixed-flow submersible pump ay nagtatampok ng mataas na kahusayan at mahusay na cavitation resistance, na ginagawa itong angkop para sa mga application na may makabuluhang pagbabago sa antas ng tubig at medyo mataas na mga kinakailangan sa ulo.

Ang mga produktong ito ay idinisenyo upang mahawakan ang hilaw na tubig o bahagyang kontaminadong wastewater, na may pinakamataas na temperatura ng likido ng 50°C, isang hanay ng pH na 4 hanggang 10, isang volumetric na ratio ng mga nasuspinde na solid na mas mababa sa 2%, at isang tiyak na gravity na mas mababa sa 1.2 × 10³ kg/m². Ang paggamit ng mga produktong ito ay ang pinaka-epektibong solusyon para sa proteksyon ng baha ng mga motor sa istasyon ng kuryente ilog at mga lugar sa gilid ng lawa kung saan malaki ang pagbabago ng lebel ng tubig.

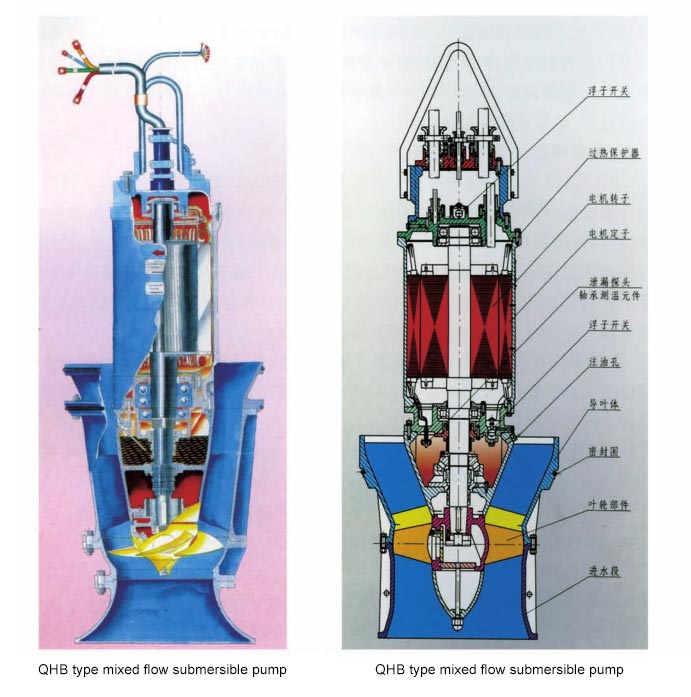

Paglalarawan ng Istraktura ng Produkto

Ang motor ng Submersible Axial Flow Pump para sa Irrigation ay matatagpuan sa itaas ng pump. Nagtatampok ang submersible motor ng dry-type disenyo na may Class F insulation, maaasahang mechanical at auxiliary seal, at nilagyan ng mga proteksyon na device laban sa pagtagas at laban sa pagtaas ng temperatura sa mga panloob na windings at bearings.

Ito ay may kasamang control cabinet, na tinitiyak ang ligtas at maaasahang operasyon. Ang bomba ay angkop para sa isang malawak na hanay ng tubig mga katangian at kondisyon sa kapaligiran, nagtatampok ng mga adjustable na impeller blades, at gumagana sa malawak na hanay ng mga kondisyon ng pagpapatakbo.

Kapag tiningnan mula sa pumapasok, ang impeller ay umiikot sa counterclockwise.

Mga Madalas Itanong

Ano ang pagkakaiba sa pagitan ng isang axial flow pump at isang mixed flow pump?

Ang mga axial flow pump ay idinisenyo para sa napakataas na rate ng daloy at mababang kondisyon ng ulo, habang nagbibigay ang mga mixed flow pump mas mahusay na pagganap kapag kinakailangan ang mas mataas na ulo at pagbabago ng mga kondisyon sa pagpapatakbo.

Maaari bang gamitin ang isang submersible axial flow pump para sa irigasyon ng tubig sa ilog?

Oo. Ang serye ng QZB ay angkop para sa paglilipat ng hilaw na tubig mula sa mga ilog, imbakan ng tubig, at mga daluyan ng irigasyon kapag ang ang tubig ay naglalaman ng limitadong mga nasuspinde na particle.

Bakit pumili ng Submersible Axial Flow Pump para sa Irrigation sa halip na isang tradisyunal na istasyon ng bomba?

Ang pinagsama-samang istrakturang nakalubog ay binabawasan ang mga kinakailangan sa pag-install, pinapabuti ang paglamig ng motor, pinapababa ang ingay, at nagbibigay-daan sa nababaluktot na pag-install sa mga lokasyong may limitadong espasyo.

Anong impormasyon ang kailangan bago pumili ng bomba?

Ang mga customer ay dapat magbigay ng:
Kinakailangang rate ng daloy
Pump ulo
Mga kondisyon ng mapagkukunan ng tubig
Paraan ng pag-install
Mga kinakailangan sa power supply
Ang aming mga inhinyero ay maaaring magrekomenda ng angkop na modelo ng bomba batay sa mga kondisyon ng proyekto.
