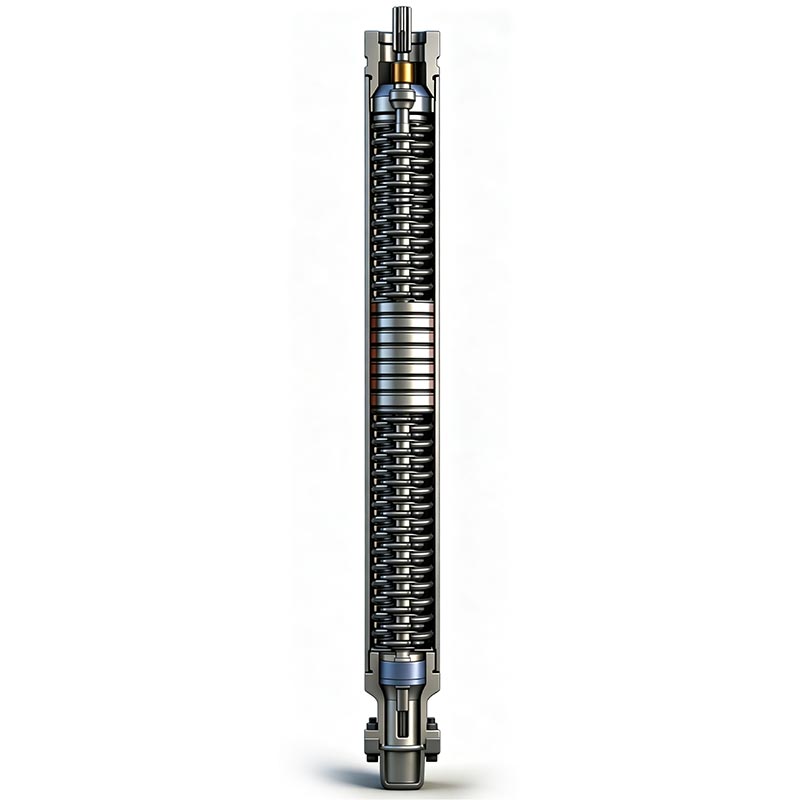

High Temperature Electrical Submersible Pump

Ang High Temperature Electrical Submersible Pump (ESP) ay idinisenyo para sa mga balon na may mataas na temperatura, geothermal na balon at hinihingi ang downhole lifting application. Binuo mula sa teknolohiya ng oilfield ESP, pinagsasama nito ang lumalaban sa mataas na temperatura mga bahagi ng motor, compact na slim-hole na istraktura at multi-stage na haydroliko na disenyo upang magbigay ng matatag na pag-aangat ng tubig pagganap sa ilalim ng malupit na kondisyon sa ilalim ng lupa.

May kakayahan sa pagpapatakbo sa mga kapaligiran hanggang sa 260°C na temperatura ng motor at pagiging tugma sa 4.5-pulgada hanggang 10-3/4-pulgada casing system, ang mataas na temperatura na ESP pump na ito ay angkop para sa geothermal energy extraction, pang-industriya na hot water well, malalim na mapagkukunan ng tubig at iba pang mga aplikasyon kung saan ang mga nakasanayang submersible pump ay hindi maaaring gumana nang mahusay.

Mga Pangunahing Tampok

1. Mataas na Paglaban sa Temperatura para sa Malupit na Kondisyon sa Downhole

Ang Pump ay partikular na ininhinyero para sa tuluy-tuloy na operasyon sa mataas na temperatura sa ilalim ng lupa na kapaligiran. Ang sistema ng motor ay gumagamit ng mataas na temperatura na lumalaban sa mga materyales sa pagkakabukod at heat-stable na mga bahagi upang mabawasan ang thermal aging at mapanatili ang pagganap ng kuryente sa panahon ng pangmatagalang operasyon.

Pangunahing pagganap ng temperatura:

Ang paglaban sa temperatura ng motor hanggang 260°C

Angkop para sa mga geothermal well na may temperatura sa ilalim ng butas hanggang 200°C

Idinisenyo para sa tuluy-tuloy na pagpapatakbo sa mataas na temperatura na mga aplikasyon ng pagkuha ng tubig

Nabawasan ang panganib ng pagkasira ng insulation at pagkabigo ng motor na dulot ng sobrang init

Kung ikukumpara sa mga karaniwang submersible pump, ang mataas na temperatura na ESP na ito ay nagbibigay ng pinabuting thermal stability para sa geothermal at hot water well projects.

2. Compact Slim-Hole Design para sa Iba't ibang Sukat ng Casing

Orihinal na binuo para sa oilfield narrow wellbore application, ang High Temperature Electrical Submersible Pump nagtatampok ng compact diameter na istraktura na nagbibigay-daan sa pag-install sa mga balon na may limitadong espasyo.

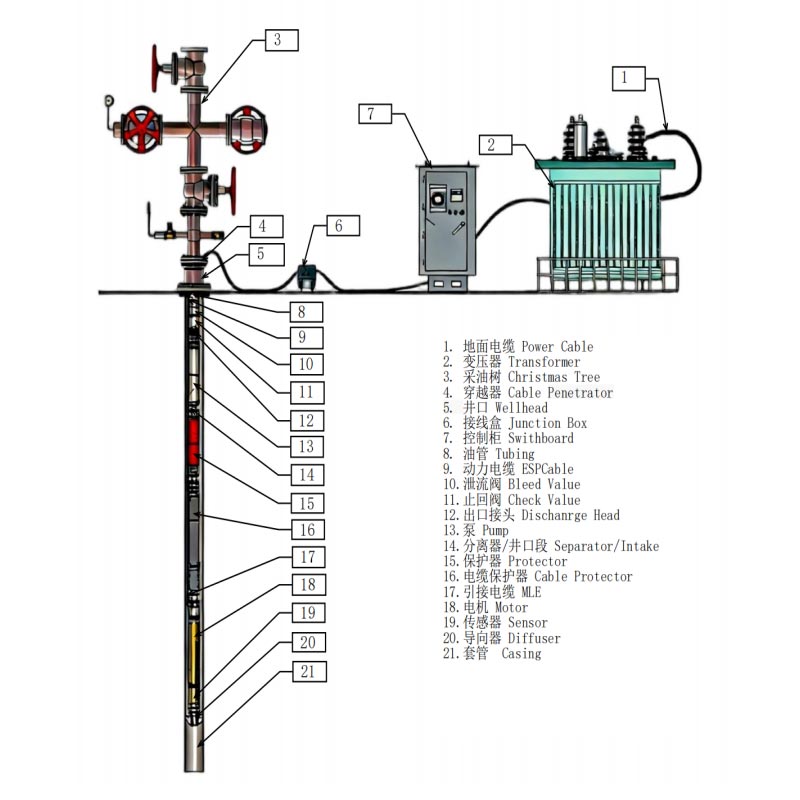

Ang na-optimize na pump, protector at configuration ng motor ay nagbibigay ng mga flexible na solusyon sa pag-install para sa iba't ibang casing mga sukat.

Application ng 4.5-inch casing na may pinakamababang inner diameter na 99.6mm para sa unit configuration

Application ng 5.5-inch casing na may pinakamababang inner diameter na 118.6mm para sa unit configuration

Application ng 7-inch casing na may pinakamababang inner diameter na 150.4mm para sa unit configuration

Application ng 8-5/8-inch casing na may pinakamababang inner diameter na 196.2mm para sa unit configuration

Application ng 10-3/4-inch casing na may pinakamababang inner diameter na 247.9mm para sa unit configuration

High Head Lifting Performance para sa Deep Wells

Ang High Temperature ESP Pump ay gumagamit ng multi-stage centrifugal hydraulic structure na na-optimize para sa mga deep well application.

Ang haydroliko na disenyo ay nagbibigay ng:
Mataas na kakayahan sa pag-angat ng ulo
Matatag na output ng presyon
Patuloy na pagkuha ng tubig mula sa malalim na geothermal well
Pinahusay na pagganap sa ilalim ng mataas na temperatura na mga kondisyon sa ilalim ng lupa

Ito ay angkop para sa mga proyektong nangangailangan ng long-distance vertical lifting, kabilang ang geothermal heating system, pang-industriya supply ng mainit na tubig at pagpapaunlad ng mapagkukunan ng malalim na tubig.

Matatag na Operasyon at Enerhiya-Efficient Motor Design

Ang sistema ng motor ay idinisenyo para sa mataas na pagkarga at tuluy-tuloy na operasyon sa mga mahihirap na kapaligiran.

Pangunahing bentahe ng pagganap:
Full-torque starting capability para sa stable na startup
High-load resistant thrust bearing structure
Na-optimize na disenyo ng rotor upang mabawasan ang pagkawala ng kuryente at pagbuo ng init
Mga bahagi ng haluang metal na lumalaban sa pagsusuot para sa pinahusay na tibay

Kung ikukumpara sa mga nakasanayang ESP pump, nakakatulong ang na-optimize na disenyo ng motor na bawasan ang pagkonsumo ng enerhiya at mapabuti ang pangmatagalan kahusayan sa pagpapatakbo sa mga aplikasyon ng balon na may mataas na temperatura.

Teknikal na Pagtutukoy

Gabay sa Pagpili ng High Temperature ESP Pump

Ang pagpili ng tamang configuration ng ESP ay nangangailangan ng pagsasaalang-alang sa ilang mga kondisyon ng balon:

Para sa tumpak na pagpili ng modelo, dapat magbigay ang mga customer ng:
Well depth
Laki ng pambalot
Temperatura ng tubig
Kinakailangang rate ng daloy
Kinakailangang pag-angat ng ulo
Impormasyon sa power supply

Paggawa at Kontrol ng Kalidad

Ang bawat High Temperature Electrical Submersible Pump ESP ay ginawa ayon sa mahigpit na pang-industriyang produksyon mga pamamaraan.

Kasama sa kontrol sa kalidad ang:
Pagsubok sa pagganap ng pagkakabukod ng motor
Inspeksyon sa kaligtasan ng elektrikal
Pagsubok sa pagganap ng haydroliko
Inspeksyon ng dimensyon ng bahagi
Pagpapatunay ng pagpupulong

Nakatuon ang proseso ng produksyon sa pagtiyak ng matatag na operasyon, tumpak na pagpupulong at mahabang buhay ng serbisyo sa geothermal at mga kapaligiran ng balon na may mataas na temperatura.

Mga aplikasyon

Ang High Temperature Electrical Submersible Pump ay malawakang ginagamit sa:
Geothermal Energy Projects
Mga sistema ng pag-init ng geothermal
Mga proyekto sa pagbuo ng geothermal power
Deep geothermal resource extraction
Industrial Hot Water Wells
Pang-industriya na proseso ng supply ng tubig
Mataas na temperatura na paggamit ng tubig sa lupa
Malaking sistema ng sirkulasyon ng mainit na tubig
Mga Aplikasyon ng Oilfield at Enerhiya
Mga balon sa pag-iniksyon ng tubig na may mataas na temperatura
Downhole lifting application
Mga kumplikadong kapaligiran sa ilalim ng lupa

FAQ

Q1: Ano ang pinakamataas na operating temperature ng High Temperature Electrical Submersible Pump (ESP) na ito?

A1: Propesyonal na binuo at na-optimize para sa malupit na oilfield high-temperature na mga kondisyon sa pagtatrabaho, mayroon ang pump na ito napaglabanan ang pagsubok ng matinding pang-industriya na kapaligiran. Maaari nitong mapanatili ang pangmatagalang matatag na full-load na operasyon sa a temperatura ng motor na 200°C at umangkop sa mga temperatura sa ilalim ng downhole na hanggang 163°C, ganap na nakakatugon sa pangmatagalan at matatag na mga kinakailangan sa pagpapatakbo ng iba't ibang balon ng tubig na may mataas na temperatura at malalim na geothermal na balon.

Q2: Anong mga uri ng balon ang angkop para sa disenyong may maliit na diameter?

A2: Nakikinabang mula sa mataas na pamantayang slim-hole na disenyo na orihinal na na-customize para sa oilfield narrow wellbore, ang ang maliit na diameter na compact na istraktura ng High Temperature Electrical Submersible Pump (ESP) ay perpektong angkop para sa mga balon ng tubig na may mataas na temperatura na makitid, mga balon ng slim geothermal at mga ni-renovate na lumang balon ng tubig. Nilulutas nito ang problema sa pag-install ng malalaking submersible pump sa mga wellbores na may limitadong espasyo at lubos na nagpapabuti sa rate ng paggamit ng maliit na kalibre ng tubig na may mataas na temperatura at mga balon ng geothermal.

Q3: Ano ang mga pangunahing senaryo ng aplikasyon ng produktong ito?

A3: Orihinal na idinisenyo at may sapat na gulang na inilapat para sa kumplikadong oilfield na may mataas na temperatura na mga kondisyon sa pagtatrabaho na may maaasahan kalidad at matatag na pagganap, ang produktong ito ay matagumpay na pinalawak sa bagong mapagkukunan ng enerhiya at tubig mga larangan ng pag-unlad. Malawak itong naaangkop sa malalim na mga balon ng tubig na may mataas na temperatura, pang-industriya na tubig na may mataas na temperatura supply ng mga balon, malalim na geothermal exploitation well, geothermal power generation at geothermal heating projects. Umaasa sa oilfield-grade high-temperature resistance at high-lift performance nito, nagbibigay ito ng mahusay at maaasahang mga artipisyal na solusyon sa pag-angat para sa paggamit ng mapagkukunan ng tubig na may mataas na temperatura at enerhiyang geothermal pag-unlad.
