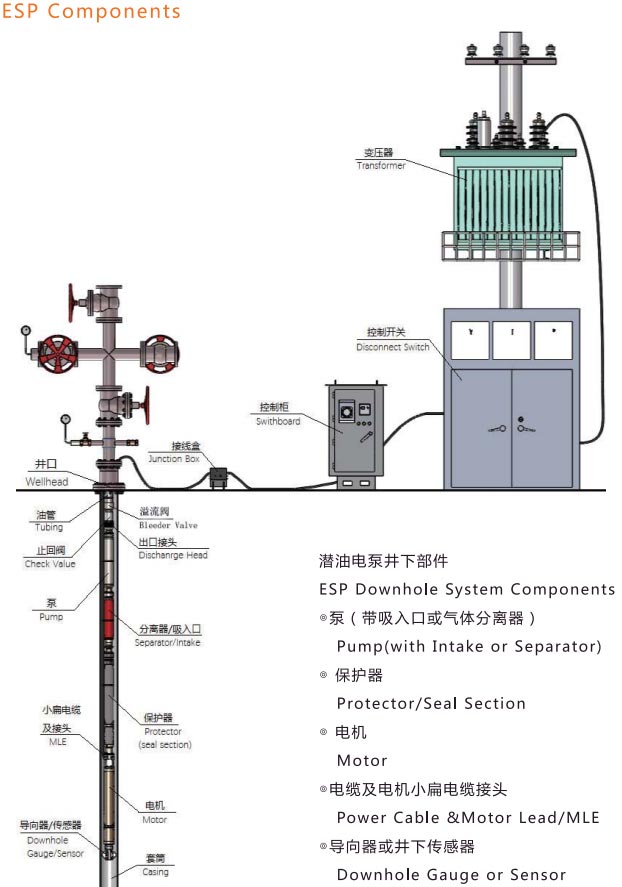

Ang mga pangunahing bahagi ng Small Diameter Submersible Geothermal Pump: Centrifugal pump/Intake/Gas Separator/Submersible motor/protektor/motor lead extension/discharge.
Ang Small Diameter Submersible Geothermal Pump ay espesyal na binuo para sa mga geothermal well at mataas na temperatura sa ilalim ng lupa mga proyekto ng pagkuha ng tubig na nangangailangan ng mga compact na sukat ng pag-install at patuloy na operasyon.
Hindi tulad ng mga nakasanayang submersible pump, ang mga geothermal well ay kadalasang may kasamang mga hamon tulad ng: Limitadong diameter ng balon, Mataas na temperatura ng sirkulasyon ng tubig, Pangmatagalang tuluy-tuloy na operasyon, Mahirap na kondisyon sa pagpapanatili, Nakakaawang mga kapaligiran sa ilalim ng lupa
Ang maliit na diameter ng ESP system ng Aote ay nagsasama ng isang multi-stage na centrifugal pump, gas separator, tagapagtanggol, at mataas na temperatura submersible motor upang magbigay ng kumpletong solusyon para sa deep well fluid lifting.
Ang karaniwang diameter ng bomba ay mula 3.38 pulgada hanggang 8.75 pulgada, na ginagawang angkop para sa makitid na geothermal na balon at mga aplikasyon ng oilfield. Depende sa mga kondisyon ng balon, magagamit ang mga customized na configuration para sa iba't ibang daloy mga rate, taas ng pag-aangat, at mga kinakailangan sa temperatura.

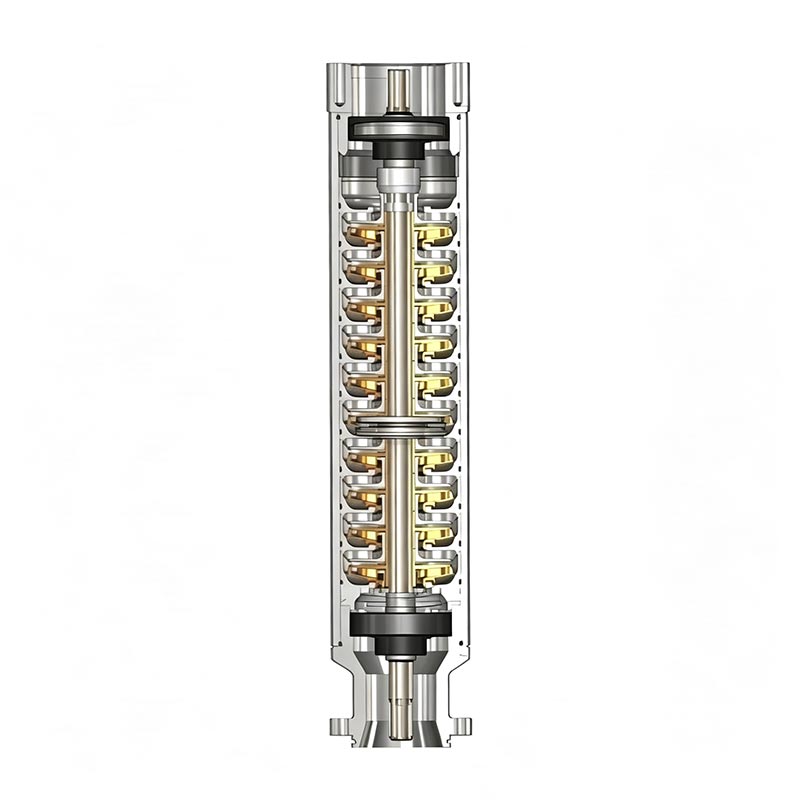

Ang bilang ng mga yugto ng bomba ay tinutukoy ng kinakailangang pag-angat. Ang bawat yugto ay binubuo ng isang lumulutang na impeller na konektado sa ang monel-k500 drive shaft at isang nakatigil na diffuser na nagdidirekta sa daloy ng likido. Ang impeller axial force ay ginawa ng materyal na lumalaban sa pagsusuot. Upang mabawasan ang puwersa ng ehe, ang istraktura ng impeller at diffuser ay idinisenyo ng lumulutang na uri. Ang natitirang axial load at pump shaft deadweight ay hawak ng protector thrust bearing.
Ito ang suction port para sa well fluid na pumapasok sa submersible centrifugal pump. Samantala, ang libreng gas ay maaaring paghiwalayin bago dumaloy sa submersible centrifugal pump, samakatuwid ang relief gas effect sa pump unit.

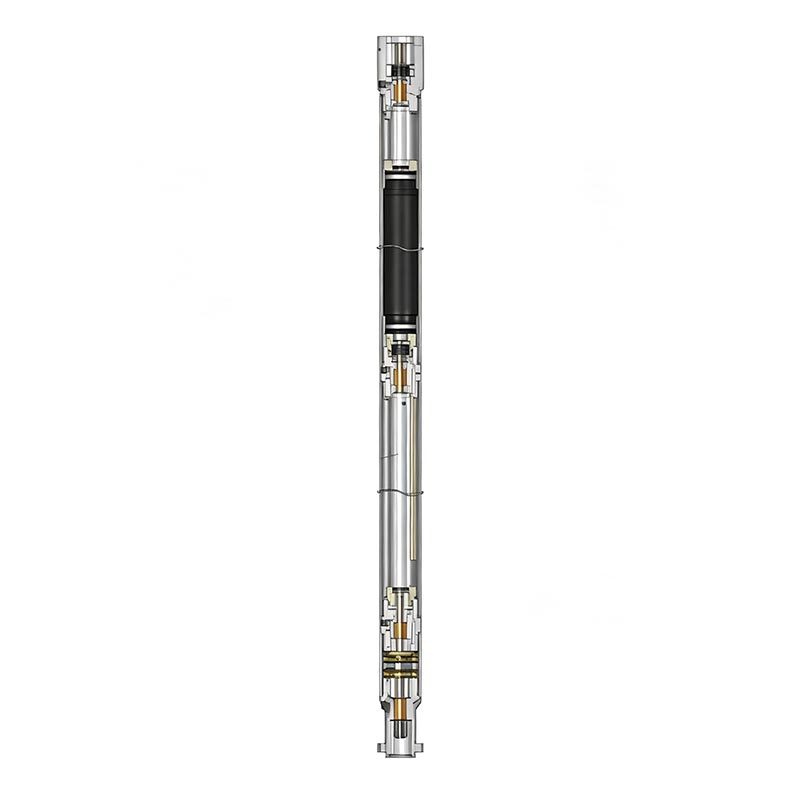

Naglalaman ang bawat seksyon ng maraming redundant barrier chamber para mapahusay ang pagiging maaasahan. Barrier chamber ay available sa labirint at mga uri ng bag. Ang baras ng tagapagtanggol ay karaniwang gumagamit ng materyal na Monel-k500. May anim na mechanical face seal na naka-on ito. Ang thrust bearing na ginagamit sa seal section ay may mataas na vearing capacity. maaari kaming mag-alok ng iba't ibang uri at seksyon ng seal ng serye sa iakma ang mga indibidwal na kondisyon ng balon.
Ang submersible Motor ay ang kapangyarihan ng pagmamaneho ng multi-stage centrifugal pump. Ito ay two-pole three-phase squirrel cage asynchronous na motor.
Pangunahing binubuo ito ng stator, rotator at oil cycle loop system atbp. Dahil sa submersible motor ay limitado ng balon diameter at temperatura ng kapaligiran. Mahaba at manipis ang hitsura nito. Ang maximum na haba ay maaaring umabot sa 10m. Ito ay napuno kasama isang mataas na lakas, sobrang dielectric na langis para sa pagpapadulas at thermal conductivity.
Ang gumaganang estado ng submersible motor ay patayo na nakabitin. Dala nito ang upper thrust bearing ang axial force at dead weight ng rotor Ang init na nabuo ng motor ay ipinapadala sa well fluid sa pamamagitan ng motor housing.
Ginagamit para sa pagkuha ng mainit na tubig sa ilalim ng lupa para sa:
• Pagpainit ng distrito
• Pagbuo ng mga sistema ng pag-init
• Mga application na pang-industriya na pampainit
Nagbibigay ng tuluy-tuloy na sirkulasyon ng mainit na tubig para sa mga geothermal power plant.
Angkop para sa mga balon ng langis na nangangailangan ng mga compact na sistema ng ESP para sa produksyon ng likido.
Ginagamit sa mga malalim na balon kung saan ang mga karaniwang submersible pump ay hindi makatiis sa mga kondisyon ng temperatura.
Ang Aote Tianjin Pump Co., Ltd. ay itinatag noong 2004, na isang propesyonal na tagagawa sa produksyon, pagbebenta, pananaliksik at pagbuo ng mga de-koryenteng submersible pump, submersible pump, dumi sa alkantarilya sapatos na pangbabae at motorsin isa sa mga propesyonal mga tagagawa. Ang kumpanya ay nakarehistro bilang isang pribadong negosyo sa Jin nan Economic Development Area, isang industriyal development area sa Tianjin, China.
Ang kumpanya ay may malakas na kakayahan sa pagbuo ng produkto, upang ipakilala ang teknolohiyang REDA submersible electric pump, import ng submersible motor na teknolohiya na binuo batay sa pag-synchronize sa nangungunang submersible sa mundo mga bomba, mga submersible pump, at nakuha ang nakakatugon sa mga espesyal na pangangailangan ng customer ng iba't ibang espesyal na produkto.
Nag-set up kami ng 6 na pangunahing seksyon para sa pagmamanupaktura, kabilang ang lamination stacking, stator winding, motor assembly, pump assembly, protector assembly at separator assembly, protector assembly at separator assembly. Sa ngayon, ang taunang output ang kapasidad ng AOTE ay umabot na sa 1150 ESP units.
Upang magarantiya ang kalidad, mahigpit naming sinusunod ang mga pamantayan ng sistema ng pamamahala ng ISO9001-2008, umaasa sa modernong sistema ng pamamahala at ang gabay na ideolohiya ng matapang na pagbabago, na ginagawang mas tumutugon ang produkto sa merkado .Ito ay nagiging mas sopistikado, at kinikilala ng aming mga customer.
Salamat sa iyong suporta, pagmamahal, at tiwala na nakamit ng AOTE ang napakahusay na tagumpay ngayon. Shumin Chen, ang aming heneral nagpapahayag ng matinding pasasalamat ang manager dito! Matutupad namin ang mga inaasahan, at tataas ang nilalaman ng teknolohiya ng mga produkto upang lumiwanag nang maliwanag.
Ang karaniwang sistema ay idinisenyo para sa mga geothermal na aplikasyon na may temperaturang gumagana mula 100 ℃ hanggang 260 ℃. Materyal ang pagpili at pagsasaayos ng motor ay maaaring ipasadya ayon sa aktwal na mga kondisyon ng balon.
Oo. Ang bomba ay partikular na idinisenyo para sa makitid na mga balon, na may mga available na diameter mula 3.38 pulgada hanggang 8.75 pulgada.
Ang mga pangunahing bahagi tulad ng drive shaft ay maaaring gumamit ng Monel K500 alloy, habang ang mga materyales sa insulasyon na may mataas na temperatura at Ang dielectric na langis ay inilalapat sa sistema ng motor.
Oo. Maaaring i-customize ni Aote ang mga yugto ng bomba, kapangyarihan ng motor, istraktura ng sealing, at mga materyales batay sa lalim ng balon, temperatura, rate ng daloy, at mga katangian ng likido.
