Ang akumulasyon ng tubig ay isa sa mga pangunahing hamon na nakakaapekto sa kahusayan at kaligtasan ng pagmimina. Labis na tubig sa lupa, pag-ulan, at underground seepage ay maaaring makagambala sa produksyon, makapinsala sa kagamitan, at mapataas ang mga gastos sa pagpapatakbo.

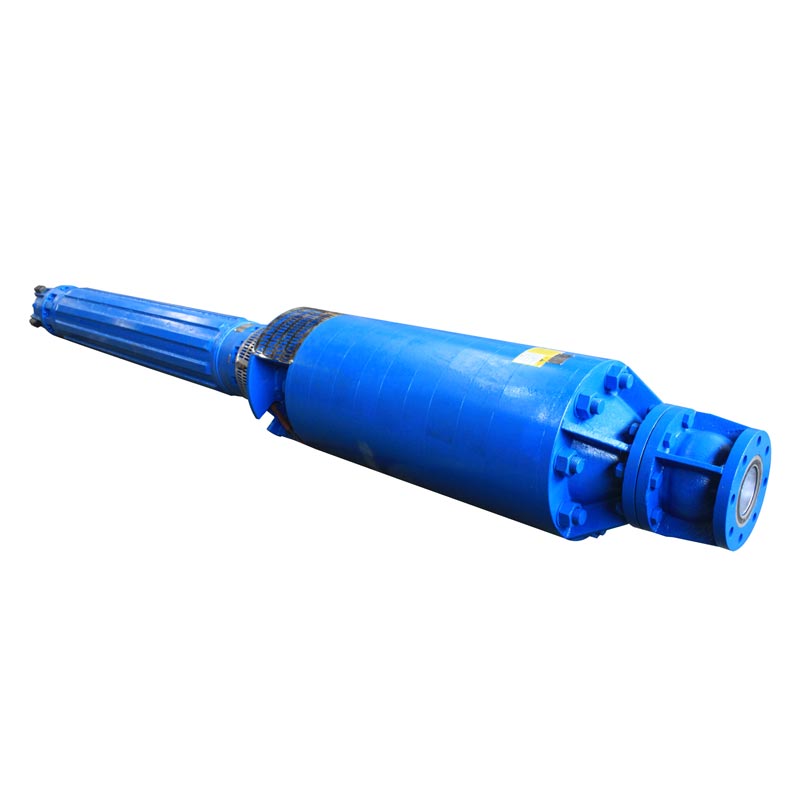

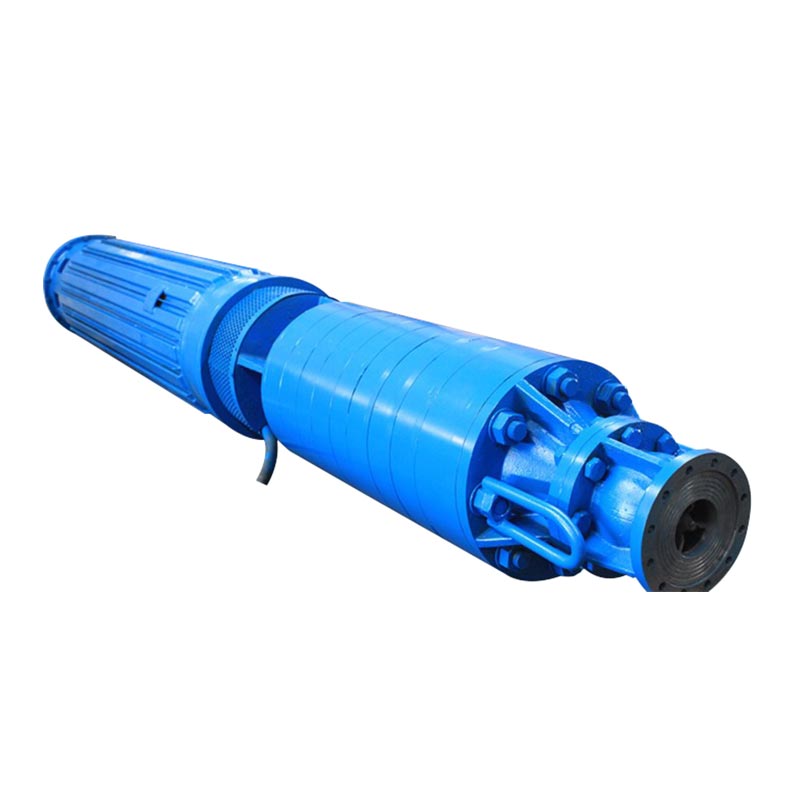

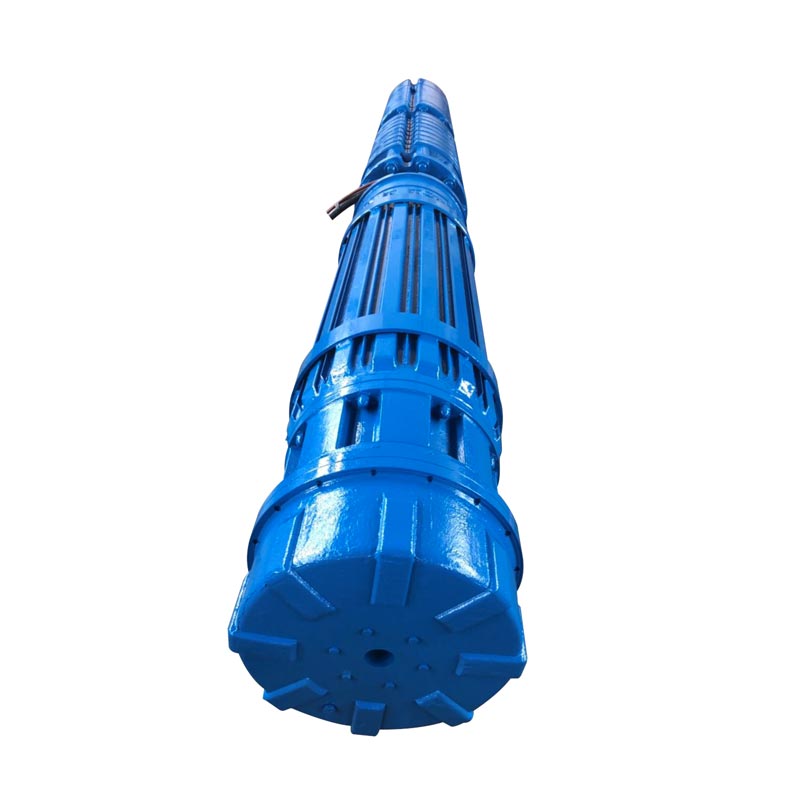

Ang Drainage Submersible Mining Pump ay inengineered para sa heavy-duty mine dewatering applications kung saan tuluy-tuloy kinakailangan ang operasyon at mahabang buhay ng serbisyo. Dinisenyo gamit ang isang high-performance na centrifugal hydraulic system at matatag submersible motor technology, nagbibigay ito ng matatag na pag-alis ng tubig kahit na sa malalalim na minahan, malalaking bukas na hukay, at kapaligiran naglalaman ng mga nakasasakit na particle.
Mula sa mga minahan ng karbon at tanso hanggang sa mga lugar ng pagkuha ng ginto, lata, at brilyante, ang pump na ito ay naghahatid ng maaasahang drainage pagganap sa ilalim ng hinihingi na mga kondisyon.
Kung mas mababa ang load sa unit mula sa axial thrust at drawn-In solids at silt, mas mataas ang operational pagiging maaasahan.
Kung mas mataas ang pagiging maaasahan ng pagpapatakbo, mas mahaba ang buhay ng serbisyo. Para sa mga submersible motor pump na nagtatampok ng HDM na maaaring 10 taon o higit pa.
Kung mas mahaba ang buhay ng serbisyo at mas mataas ang kahusayan (hanggang sa 90%-plus), mas mababa ang mga gastos sa pagpapatakbo.
Kapasidad ng daloy Q: hanggang 6000 m'/h (26500 US gpm)
Delivery head H: hanggang 1500 m (5000 ft)
Presyon p: hanggang 150 bar(2200 Psi)
Bilis n: hanggang 3600 rpm
Data ng pagganap ng motor:
Dalas: 50 Hz/ 60 Hz
Boltahe V: hanggang sa 14000 volts
Power ng motor P: hanggang 5000 kW (6700 HP)
Bilis n: hanggang 3600rpm
Temperatura t: hanggang 100 ℃
Mga Materyales: Ang mga materyales ay pinili nang paisa-isa ayon sa iyong mga kinakailangan Kabilang ang gray na cast iron, ductile iron, bronze, aluminum bronze, duplex stainless steel.
(1) Nagtatampok ang submersible pump ng centrifugal impeller at radial guide vane structure; sa panahon ng operasyon, ang likido ay iginuhit sa radially at discharged radially;
(2) Ang submersible pump na ito ay pangunahing binubuo ng impeller, seal ring, upper at lower guide vane, upper at lower intermediate section, suction section, discharge section, pump shaft, upper thrust bearing, guide vane sleeve, at intermediate transition section.
(3) Ang working chamber ng pump ay binubuo ng impeller, guide vane, at mga intermediate na seksyon. Ang impeller, bearing sleeves, at steel sleeves ay bumubuo sa rotor assembly, habang ang sliding bearings ay naka-install sa suction section, discharge section, at intermediate transition section upang suportahan ang rotating rotor assembly.
(4) Upang balansehin ang mga puwersa ng axial, ang mga impeller ay nakaayos nang simetriko: ang itaas na impeller ay umiikot nang sunud-sunod, habang ang mas mababang impeller ay naka-install sa tapat na direksyon. Ang mga puwersa ng axial na nabuo ng mga impeller sa panahon ng operasyon ay nagkansela sa isa't isa, at ang anumang natitirang puwersa ng axial ay dinadala ng thrust bearing na konektado sa motor, sa gayon ay nagpapalawak ng buhay ng serbisyo ng yunit.
(5) Ang rotor ay nakaposisyon gamit ang radial na balikat ng pump coupling upang ihanay sa motor bearing housing coupling, at sinigurado nang axially gamit ang mga bolts upang bumuo ng matibay na koneksyon.
(1) Ang motor ay binubuo ng stator, rotor, upper at lower guide bearings, thrust bearings, base, shaft extension seal pagpupulong, at iba pang mga bahagi.
(2) Ang extension ng motor shaft ay tinatakan gamit ang rubber-reinforced oil seal at mechanical seal.
(3) Ang isang rubber expansion bladder ay naka-install sa ilalim ng motor upang balansehin ang presyon sa pagitan ng motor panloob na lukab at ang panlabas na tubig kapag naganap ang thermal expansion at contraction sa loob ng motor o kapag ang Ang panlabas na antas ng tubig ay nagbabago. Ang ibabang bahagi ng motor ay nilagyan ng corrosion-resistant galvanized sheet metal.
(4) Ang panlabas na ibabaw ng motor housing ay nagtatampok ng mga cooling fins at cooling water channel. Sa panahon ng operasyon, ang ang loob ng motor ay puno ng tubig, na ipinapaikot ng impeller sa ilalim ng rotor upang matiyak pare-parehong panloob na temperatura. Kasabay nito, ang mataas na bilis ng daloy ng tubig sa panlabas na ibabaw ng motor ay nawawala init mula sa housing, cooling fins, at tubig channel surface.
(5) Ang stator windings ng motor ay gumagamit ng high-voltage, water-resistant insulated wire, na nag-aalok ng mahusay na temperatura paglaban at mga katangian ng pagkakabukod. Ang paikot-ikot na mga wire ay konektado sa isang mataas na boltahe, hindi tinatablan ng tubig na kable ng kuryente. Bilang karagdagan, ang mga sensor ng temperatura ay nakakabit sa ibabaw ng mga paikot-ikot na dulo upang subaybayan ang tubig temperatura sa kanilang paligid. Ang mga sensor ng temperatura ay konektado sa isang apat na core cable; ang parehong mga cable ay idinadaan sa labas ng mga butas sa labasan ng cable sa itaas na gabay tindig pabahay.
(6) Ang rotor ay nasa uri ng squirrel-cage, na ang hawla ay gawa sa mga konduktor na tanso.
(7) Ang upper at lower guide bearing housings ay nilagyan ng mga bearing shell, at ang thrust bearing ay inilalagay sa ang ibabang dulo ng rotor. Ang thrust bearing assembly ay binubuo ng upper at lower thrust bearings at isang sliding plato, na ginagamit upang suportahan ang mga puwersa ng ehe; ang upper thrust bearing ay isang segmented annular type, habang ang lower Ang thrust bearing ay isang segment na uri ng sektor.
Mahusay na pag-alis ng tubig sa lupa mula sa mga minahan ng karbon sa ilalim ng lupa.
Angkop para sa mga sistema ng pagmimina ng tanso, ginto, lata, at diyamante.
Pinangangasiwaan ang pag-iipon ng ulan at pagkontrol ng tubig sa lupa sa malalaking hukay ng pagmimina.
High-pressure configuration para sa malalim na mga operasyon sa ilalim ng lupa.
Ang bomba ay idinisenyo para sa minahan ng tubig na naglalaman ng tubig sa lupa, sediment, at mga nasuspinde na particle. Pagpili ng materyal maaaring ipasadya ayon sa mga kondisyon ng tubig.
Depende sa pagsasaayos, ang pump ay maaaring makamit ang mga ulo ng paghahatid hanggang sa 1500 metro, na ginagawang angkop para sa malalim na minahan. mga aplikasyon ng paagusan.
Kasama sa mga karaniwang materyales ang cast iron, ductile iron, bronze, aluminum bronze, at duplex stainless steel. Ang ang pagpili ay depende sa mga kinakailangan sa kaagnasan at abrasion.
Oo. Ang pump hydraulic performance, boltahe ng motor, kapangyarihan, materyales, at configuration ay maaaring i-customize ayon sa mga kinakailangan sa proyekto.
