Ang serye ng A5QJ ng aming kumpanya na Deep well Submersible Pump for Irrigation ay idinisenyo para sa pagkuha ng tubig sa lupa mula sa malalim. mga balon, gayundin ang mga proyekto ng paggamit ng tubig mula sa mga ilog, reservoir at mga kanal. Malawakang inilapat sa patubig ng lupang sakahan, domestic supply ng tubig para sa mga tao at mga alagang hayop sa bulubunduking lugar, ito ay magagamit din para sa drainage sa mga lungsod, mga pabrika, riles, minahan at mga lugar ng konstruksyon.
1.Integrated na motor at pump na istraktura, submersible underwater operation na may mataas na kaligtasan at pagiging maaasahan.
2. Walang mga espesyal na kinakailangan para sa mahusay na pambalot; ang tumataas na tubo ay kailangan lamang na makatiis ng kaukulang presyon ng pagtatrabaho.
3. Madaling pag-install, pagpapatakbo at pagpapanatili, maliit na espasyo sa sahig na trabaho; hindi kailangan ang pagtatayo ng pump house.
4.Compact na istraktura at mababang hilaw na pagkonsumo ng materyal.
| item | Pagtutukoy |
| Uri ng bomba | Vertical Deep Well Submersible Pump |
| Istruktura | Multi-stage na Centrifugal Pump |
| Uri ng Motor | Three-phase Asynchronous Submersible Motor |
| Na-rate na Boltahe | 380V / 660V |
| Dalas | 50Hz |
| Saklaw ng Daloy | Customized |
| Saklaw ng Ulo | Hanggang 900 m |
| Uri ng Pag-install | Patayong Pag-install |
| Paraan ng Paglamig | Paglamig ng Motor na puno ng tubig |
| Katamtamang Temperatura | ≤20 ℃ |
| Saklaw ng PH | 6.5–8.5 |
| Solid Particle Nilalaman | ≤0.01% |
1.3-phase AC power supply: 50Hz frequency, rated boltahe 380V o 660V (pinahihintulutang tolerance ±5%).
1. Solid particle content ayon sa masa ≤ 0.01%.
2.Ang halaga ng PH ng pumped liquid ay mula 6.5 hanggang 8.5.
3.Katamtamang temperatura ≤ 20 ℃.

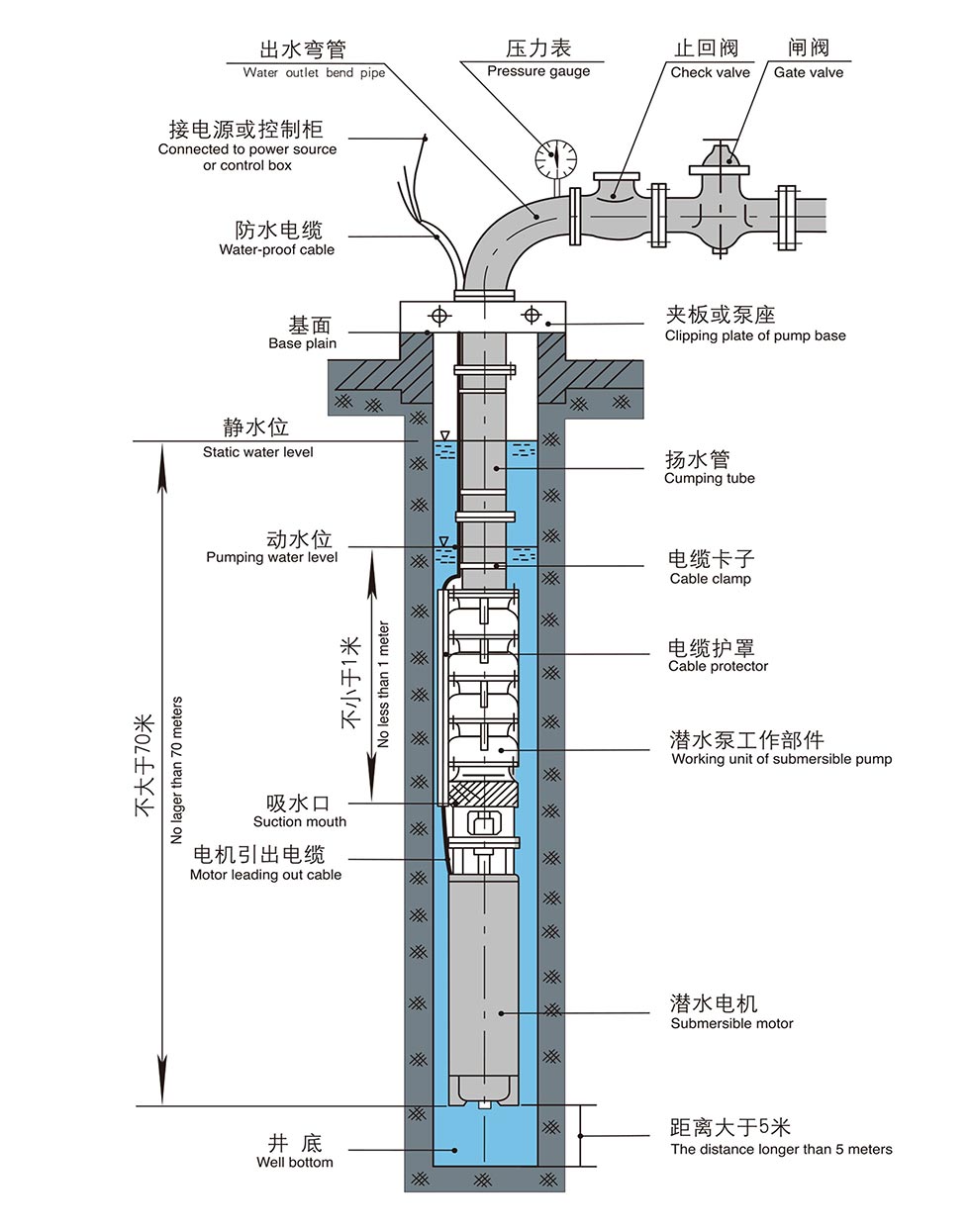

4. Ang pasukan ng Deep Well Submersible Pump para sa Patubig ay dapat na hindi bababa sa 1m sa ibaba ng dynamic na antas ng tubig; maximum na lalim ng paglubog ay 70m sa ilalim ng static na antas ng tubig; ang ilalim ng bomba ay nagpapanatili ng pinakamababang 1m clearance mula sa ilalim ng balon.
5. Straight well casing na may makinis na panloob na dingding at walang dislokasyon ng casing.

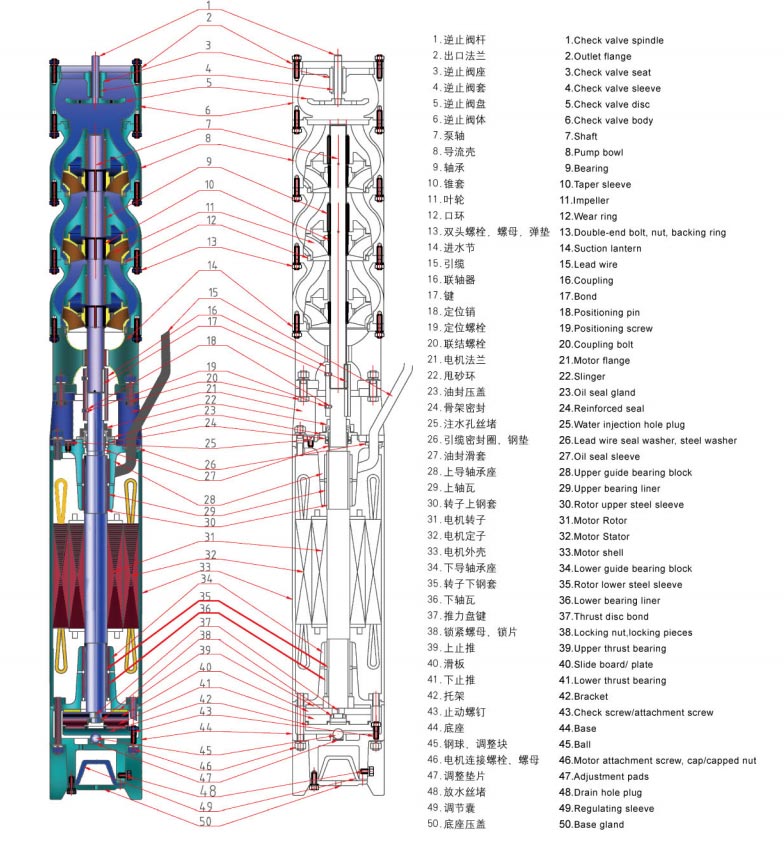

1. Ang Deep Well Submersible Pump for Irrigation ay binubuo ng submersible 3-phase asynchronous na motor at pump body. Direktang pinagsama ang motor sa upper pump unit. Pinipigilan ng maaasahang shaft seal na nakalagay sa itaas na motor shaft cross-leakage sa pagitan ng internal motor cooling water at pumped medium, na tinitiyak ang pangmatagalang matatag na operasyon.
2. Ang bomba ay single-suction multi-stage vertical centrifugal type; ang katugmang motor ay puno ng tubig na wet-type vertical submersible asynchronous na motor, konektado sa pamamagitan ng barrel-type coupling.
3. Ang motor winding ay gumagamit ng naylon-sheathed PE na hindi tinatablan ng tubig magnet wire; ang lukab ng motor ay napuno ng malinis na sariwang tubig.
4. Water-lubricated guide bearings ay ginagamit para sa motor. Ang thrust bearing sa ilalim ng motor ay nagdadala ng bidirectional axial tulak mula sa bomba. Ang high-head na bersyon ay nagbibigay ng nickel-containing copper fan-shaped thrust pad na tumugma sa imported Phylos sliding plates para sa axial load bearing.
5. Isang karagdagang axial force bearing component ang naka-install sa pagitan ng pump at motor sa mga high-lift na modelo, maximum na head up hanggang 900m.
1. Punan ang lukab ng motor ng malinis na sariwang tubig bago magsimula; alisan ng tubig ang lahat ng panloob na tubig para sa imbakan ng taglamig upang maiwasan ang pag-crack ng hamog na nagyelo.
2. Regular na subukan ang insulation resistance ng unit, ang halaga ay hindi dapat mas mababa sa 0.5 MΩ.
3. Karaniwang panahon ng warranty: 1 taon sa ilalim ng normal na operasyon.
Halimbawa: QJ80-100-37
| Code | Ibig sabihin |
| Q | Uri ng Submersible |
| J | Deep Well Application |
| 80 | Na-rate na Daloy: 80 m³/h |
| 100 | Na-rate na Ulo: 100 m |
| 37 | Lakas ng Motor: 37 kW |
Bago pumili ng modelo ng bomba, dapat kumpirmahin ng mga customer ang sumusunod na impormasyon:
Tukuyin ang kinakailangang output ng tubig ayon sa lugar ng irigasyon at pangangailangan ng tubig.
Kalkulahin ang kinakailangang taas ng pag-aangat kabilang ang:
• Malalim na balon
• Vertical lifting distance
• Pagkawala ng presyon ng pipeline
• Mga kinakailangan sa presyon ng tubig sa terminal
Pumili ng diameter ng bomba na angkop para sa umiiral na casing ng balon.
Kumpirmahin ang boltahe, dalas at magagamit na kapasidad ng kuryente.
Suriin ang temperatura ng tubig, halaga ng PH at nilalaman ng solidong particle.
Ang pagbibigay ng mga parameter na ito ay nakakatulong na matiyak na ang napiling bomba ay naghahatid ng inaasahang pagganap.
| Fault Phenomena | Mga dahilan | Mga solusyon |
| Hindi maabot ang ulo, walang tubig na masipsip o hindi sapat na paglabas ng tubig. | 1. Bumababa ang dinamikong lebel ng tubig sa ilalim ng pinapayagang min. dynamic na antas ng tubig; 2.Pagbasag sa elevator pipe joint; 3.Baliktad na pag-ikot ng motor; 4.Pagbaba ng boltahe; 5.Barado ang tubig pumapasok; 6.Nasira coupler. |
1. Taasan ang yugto ng bomba at pag-angat ng tubo, upang mapataas ang lalim ng balon; 2. Ayusin ang pagkasira; 3.Palitan ang wire connector; 4. Suriin ang boltahe; 5. Hugasan ang pasukan ng tubig; 6.Palitan ang coupler. |
| Nabigong tumakbo ang motor sa startup, na may buzz. | 1.Bearing seizure; 2.Single phase na pagpapatakbo ng motor. |
1. Suriin at ayusin ang mga nasirang bahagi; 2. Suriin ang connecting wire, at hanapin ang phase failure. |
| Overlarge ammeter pointer swing | 1. Ang dynamic na lebel ng tubig ay bumababa sa absorption inlet; 2. Bumababa ang dynamic na lebel ng tubig sa ilalim ng pinapayagan min.dynamic na antas ng tubig; |
1. Bawasan ang paglabas ng tubig, at dagdagan ang lalim ng paglubog. |
| Marahas na vibration ng unit | 1. Ang pump spindle ay baluktot; 2.Pagsuot at pagkapunit sa bahagi ng unit bearing ay masyadong malaki; 3.Masyadong matindi throttle; 4.Nasira coupler. |
1. I-calibrate ang suliran; 2.Palitan ang tindig; 3. Palakihin ang gate valve; 4.Palitan ang coupler. |
| Patak sa daloy | 1. Magsuot at mapunit sa pagsusuot ng singsing; 2. Naka-block na pasukan ng tubig; 3. Ang pagtagas sa magkasanib na mga tubo ng elevator o mga shell. |
1. Ayusin o palitan ang mga pagod na bahagi; 2. Hugasan ang pasukan ng tubig; 3. Suriin ang bahagi ng koneksyon. |
| Biglang Pagbaba ng Insulation Resistance | 1.Mahina ang kalidad ng motor cable connector; 2. Nasira na pagkakabukod ng mga kable ng motor rotator; 3. Nakasuot kable. |
1. Muling ikonekta ang cable connector; 2. Ayusin ang mga kable ng motor; 3. Ayusin ang mga pinsala. |
| Pagtaas sa konsumo ng kuryente (ang indikasyon ng ammeter ay lumampas sa na-rate halaga) |
1.Worn tindig impeller; 2.Inter contact ng motor pagkatapos na ang tindig ay pagod; 3.Abrasyon sa pagitan ng impeller at shell. |
1. Suriin at ayusin ang bomba; 2. Suriin at ayusin ang motor; 3. Kontrolin ang daloy at suriin ang motor thrust tindig. |
Ang isang deep well submersible pump ay pangunahing ginagamit para sa pagkuha ng tubig sa lupa mula sa malalim na mga balon at pagbibigay ng tubig para sa irigasyon, gamit sa bahay, mga aplikasyong pang-industriya at iba pang proyekto sa paglilipat ng tubig.
Oo. Ang Serye ng ATQJ ay idinisenyo para sa patubig ng lupang sakahan, mga sistema ng pandilig, patubig sa greenhouse at iba pang mga aplikasyon ng supply ng tubig sa agrikultura.
Ang mga customer ay dapat magbigay ng:
• Kinakailangang rate ng daloy
• Ulo ng bomba
• Malalim na balon
• Well diameter
• Impormasyon sa pinagmumulan ng tubig
• Mga kinakailangan sa power supply
Oo. Maaaring i-customize ng AOTE pump ang mga parameter ng pump kabilang ang rate ng daloy, ulo, lakas ng motor, boltahe at mga materyales ayon sa mga kinakailangan sa proyekto.
Ang pinahihintulutang lalim ng pag-install ay depende sa napiling modelo at mga kondisyon ng operating. Maaaring makamit ang mga high-head na modelo pag-aangat ng mga ulo hanggang 900 metro.
Ang mga regular na pagsusuri ng paglaban sa pagkakabukod, kondisyon ng cable, kasalukuyang operating at output ng tubig ay inirerekomenda na mapanatili matatag na pagganap.
Ang AOTE ay naging dalubhasa sa paggawa ng pump sa loob ng maraming taon, na nagbibigay ng mga deep well submersible pump para sa pang-agrikultura, pang-industriya at munisipal na aplikasyon. Sa may karanasang kakayahan sa engineering at flexible na pagmamanupaktura mga proseso, sinusuportahan namin ang mga karaniwang modelo pati na rin ang mga customized na solusyon sa bomba para sa iba't ibang proyekto ng supply ng tubig.
